第十五章 部品部件的装饰装修构造图
一、门
门的主要作用是联系交通、分隔空间，同时还有装饰建筑立面的作用。门是围护构件，除了满足基本使用要求外，还应具有保温、隔热、隔音、防护等功能。室内门按种类可分为：木门、金属门、玻璃门、织物硬（软）包门等；按开启方式可分为：平开门、推拉门、折叠门、地弹簧门等。
门洞口尺寸应符合《建筑门窗洞口尺寸系列》（GB/T 5824-2008）的规定。门的构造尺寸可根据门洞口饰面材料、附框尺寸、安装缝隙确定。门扇的厚度分为 40 mm、45 mm、50 mm、55 mm、60 mm 等，门框套厚度根据墙厚确定。木质门的防火等级、含水率、甲醛释放量应符合国家相关规范和设计要求。玻璃应根据使用要求适当选取，需采用安全玻璃。
门的一般尺寸：在居住建筑中室内门的宽度为 800 ~ 1000 mm， 双 扇 门 为 1200 ~ 1400 mm。门的高度多数在 2000 ~ 2200 mm 之间，有亮子（腰头窗） 的 侧 高 度 需 增 加 300 ~ 500 mm。在公共建筑中，室内门的宽度为：单扇门为 950 ~ 1100 mm， 双扇门为1400 ~ 1800 mm。门的高度为：2100 ~ 2400 mm， 室内带亮子的应增加 500 ~ 700 mm。四扇玻璃外门宽为 2500 ~ 3200 mm，高可视立面造型与房高而定。

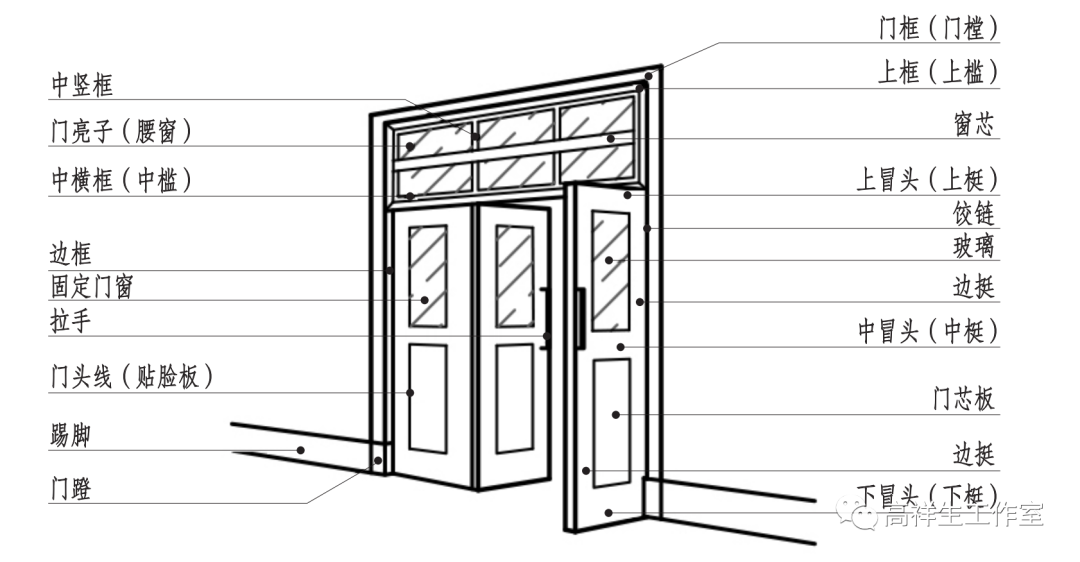

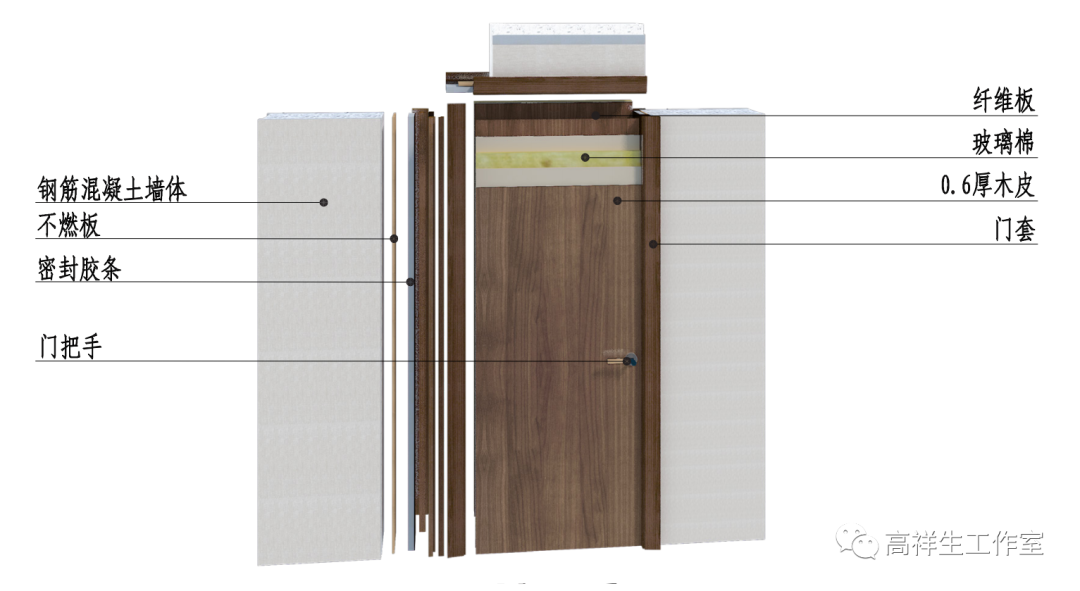

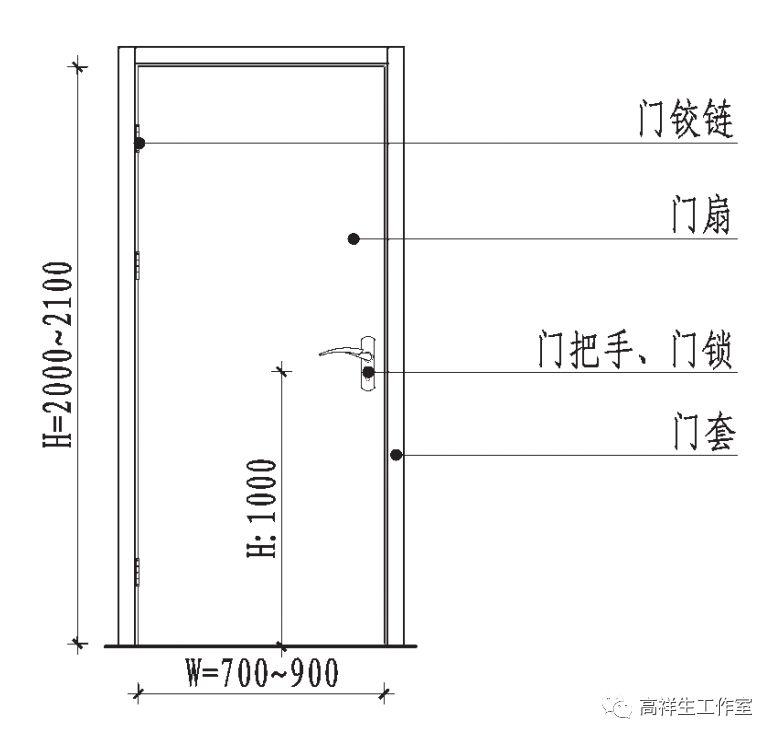

图1 门的构成
二、窗
窗是装设在墙洞中可启闭的建筑构件，是围护构件，其主要作用是采光、通风、眺望，同时还有装饰建筑立面的作用。除了满足基本使用要求外，窗还应具有保温、隔热、隔音、防护等功能。
窗有不同的种类，按开启方式分，主要有平开窗、推拉窗、悬窗（翻窗）、百叶窗、固定窗；按所用材料分主要有：木窗、金属窗、玻璃窗；按功能分主要有：防盗窗、防火窗、防生窗、密闭窗等。
窗通常由窗框（由上槛、下槛、边框、中横框等组成）和窗扇（由上冒头、下冒头、窗芯玻璃等）组成。
通常，平开窗单扇宽不大于 600 mm，双扇宽度 900 ~ 1200 mm，三扇窗宽 1500 ~ 1800 mm，高度一般为 1500 ~ 2100 mm，窗台离地高度为 900 ~ 1000 mm。推拉 窗宽不大于 1500 mm，旋转窗的宽度、高度不宜大于 1000 mm，超过时需设中竖框和中横框，窗台高度可适当提高，约在 1200 mm 左右。窗台高度在 600 mm 以下，应设护栏。

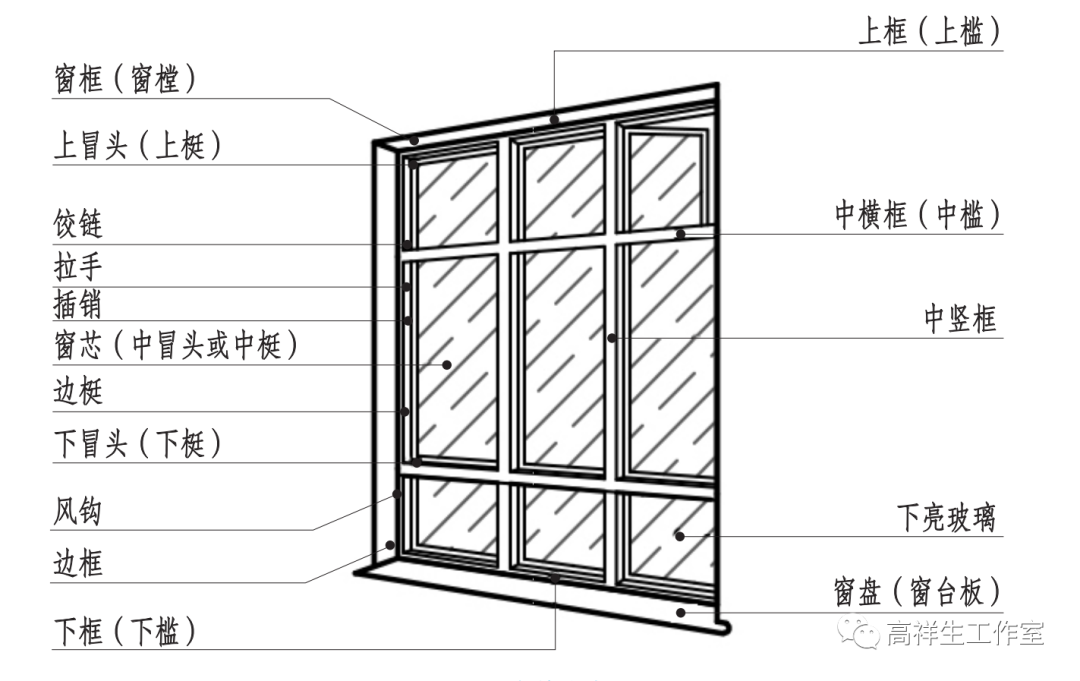

图2 窗的构成
三、柜类家具
柜类家具主要用于储存物品，归类家具，可分为三种构造形式：框架构造式、板式构造式、金属框架构造式。
因在装饰装修中，大多数的柜类家具都已采用成品定制的方式，现场制作家具的可能性不大，故本部分不做赘述。
四、卫生洁具
卫生洁具包括：大便器、小便器、洗面器、净身器、浴缸、淋浴房等。
蹲便器按冲洗方式可分为：冲洗阀式、水箱式（高水箱、背水箱）。冲洗阀式和水箱式又有明装、暗装之分，手动式与感应式之分。坐便器按产品可分为：分体坐便器、连体坐便器、智能全自动电子坐便器、后排污坐便器与下排污坐便器、直冲式坐便器与虹吸式坐便器。
小便器按产品可分为：壁挂式小便器、立式小便器、感应式自动冲洗小便器与手动冲洗阀式小便器。
洗面器按产品可分为：台式洗面器、立柱式洗面器、壁挂式洗面器。
净身器按产品可分为：直喷式和下喷水式两大类。
浴缸按产品可分为：独立浴缸、有裙边浴缸、无裙边浴缸、气泡按摩浴缸（有裙边、无裙边）。
淋浴房按产品可分为：转角形淋浴房、一字形浴屏、圆弧形淋浴房、浴缸上浴屏等。
桑拿房按产品可分为：芬兰浴、土耳其浴、韩式汗蒸等。
水暖五金配件分为：上下水管件、水龙头、阀门、地漏。大部分五金配件以部品的形式结合在卫浴洁具中。
卫浴五金配件分为：扶手杆、无障碍助力器、手纸箱、挂钩、毛巾杆、毛巾环、浴巾架、肥皂架、皂液器、卷纸器、烘手器、儿童椅、婴儿用更衣台等。
第一节 室内门的装饰装修构造

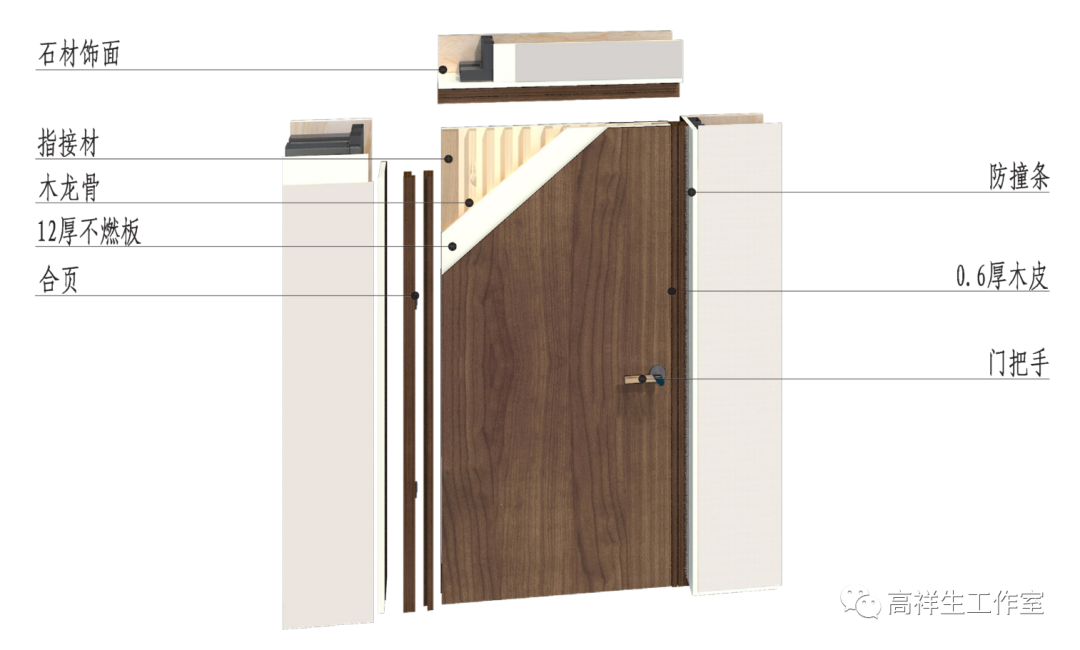

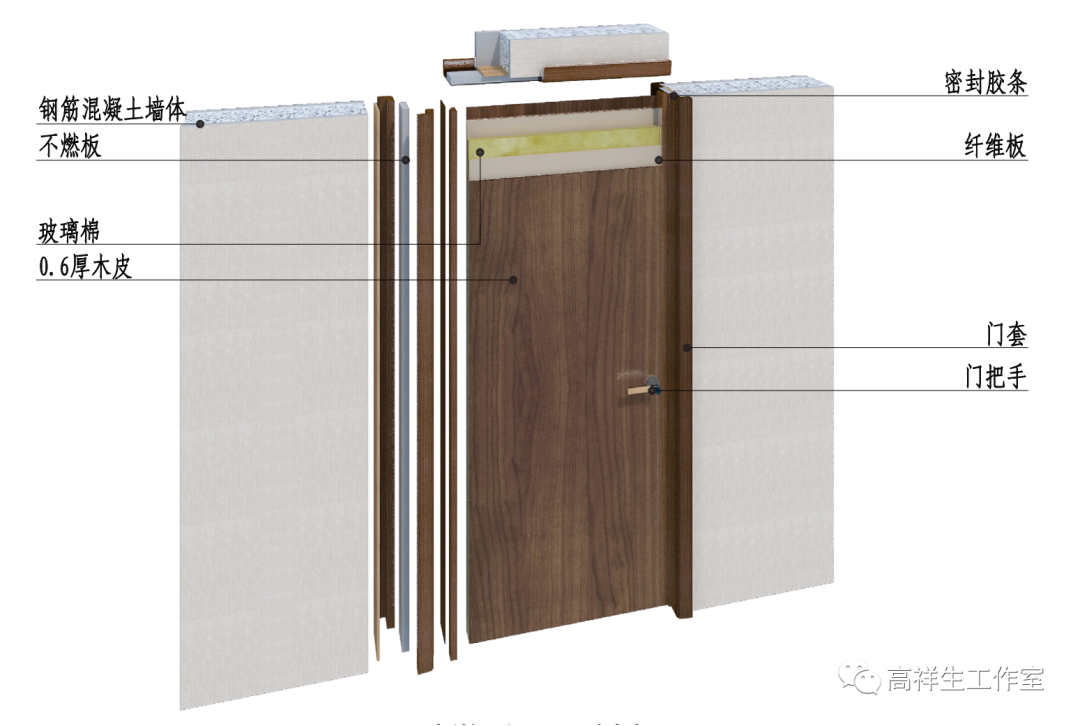

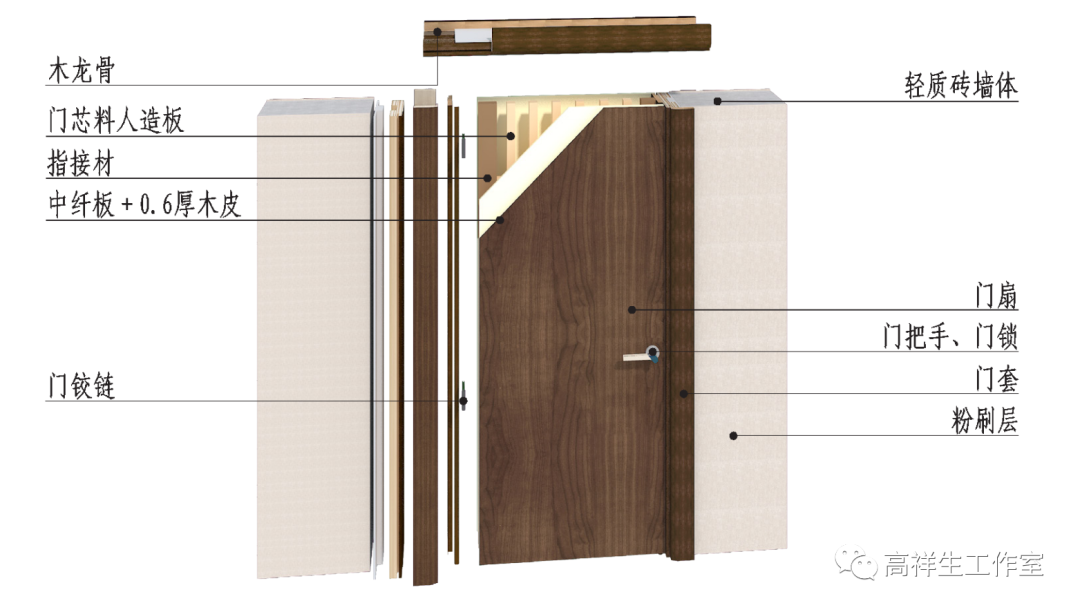

图 15-1-1 单扇平开门（一）三维图（实体墙）
图 15-1-2 单扇平开门（一）门扇立面图

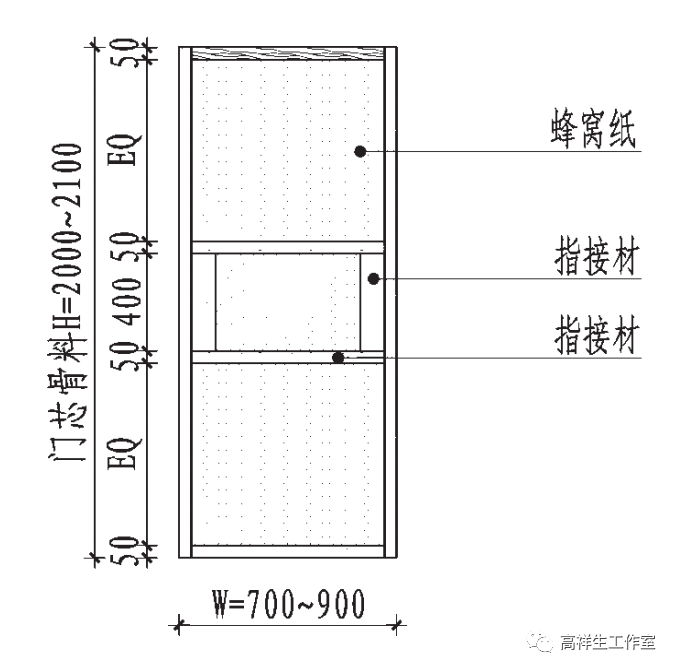

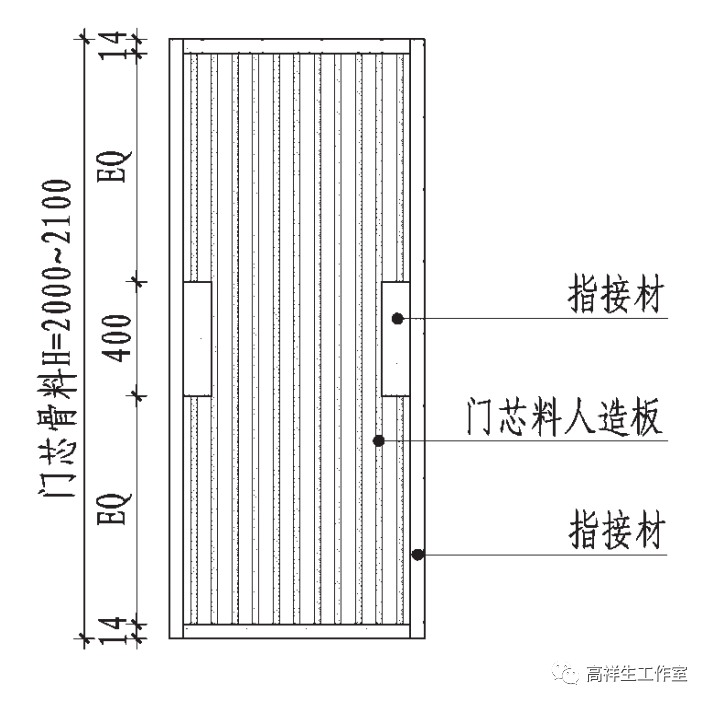

图 15-1-3 单扇平开门（一）内部构造图

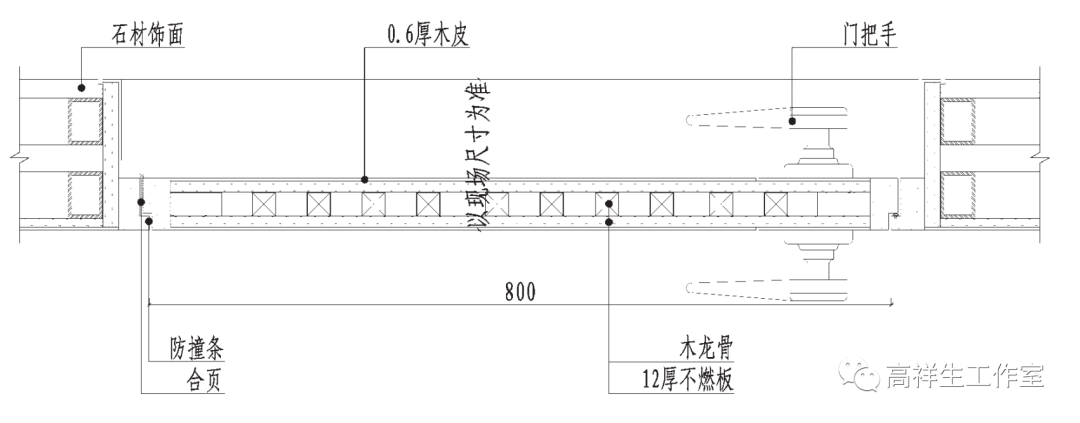

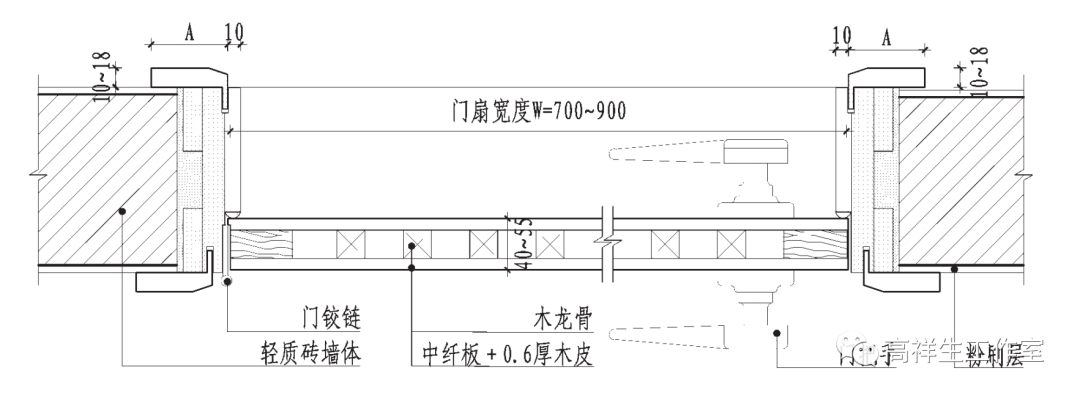

图 15-1-4 单扇平开门（一）构造节点图（实体墙）

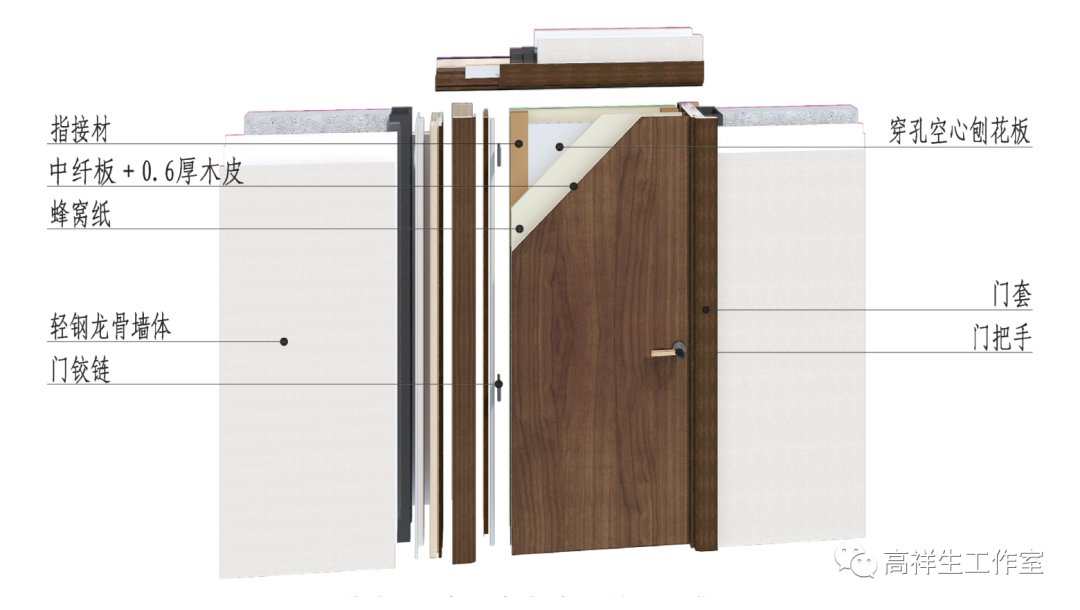

图 15-1-5 单扇平开门（二）三维图（轻钢龙骨隔墙）
图 15-1-6 单扇平开门（二）门扇立面图

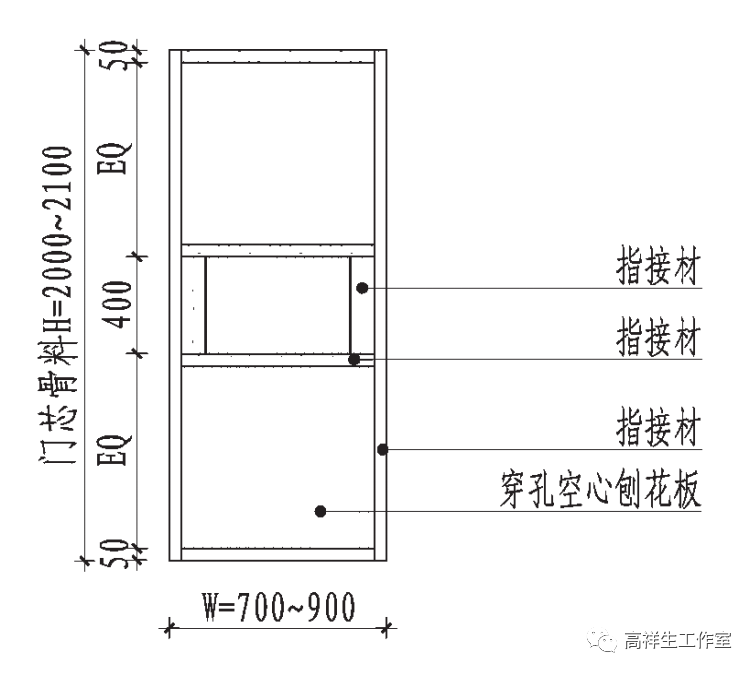

图 15-1-7 单扇平开门（二）内部构造图

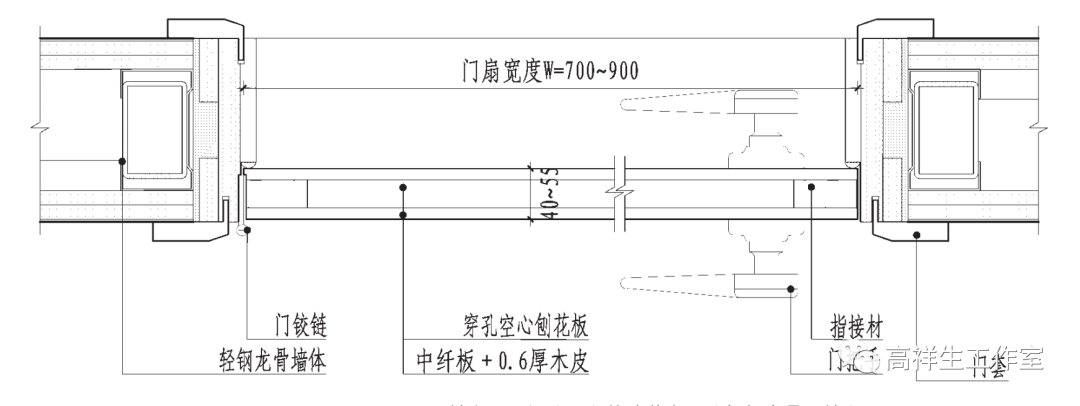

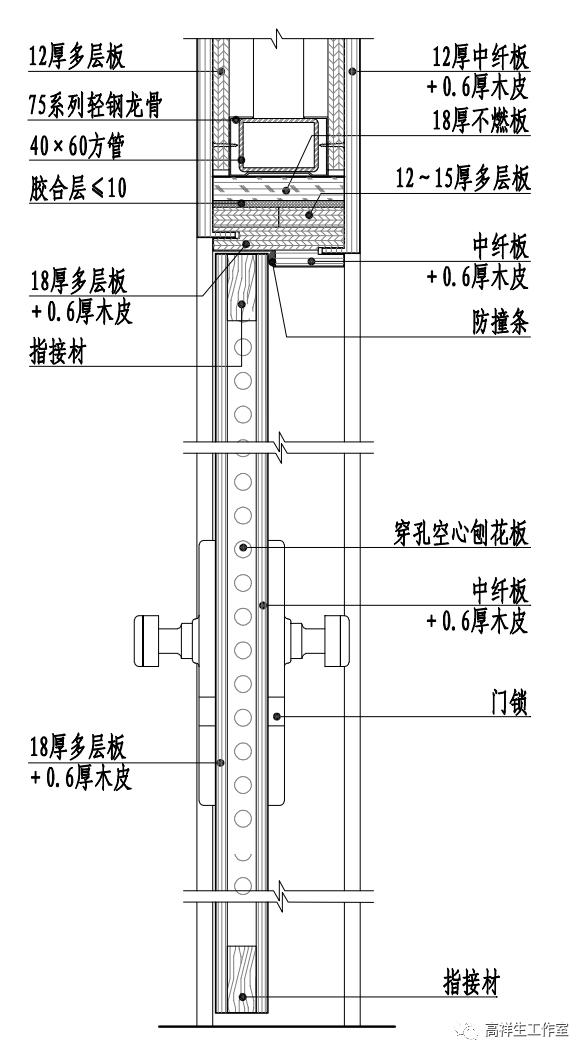

图 15-1-8 单扇平开门（二）构造节点图（轻钢龙骨隔墙）

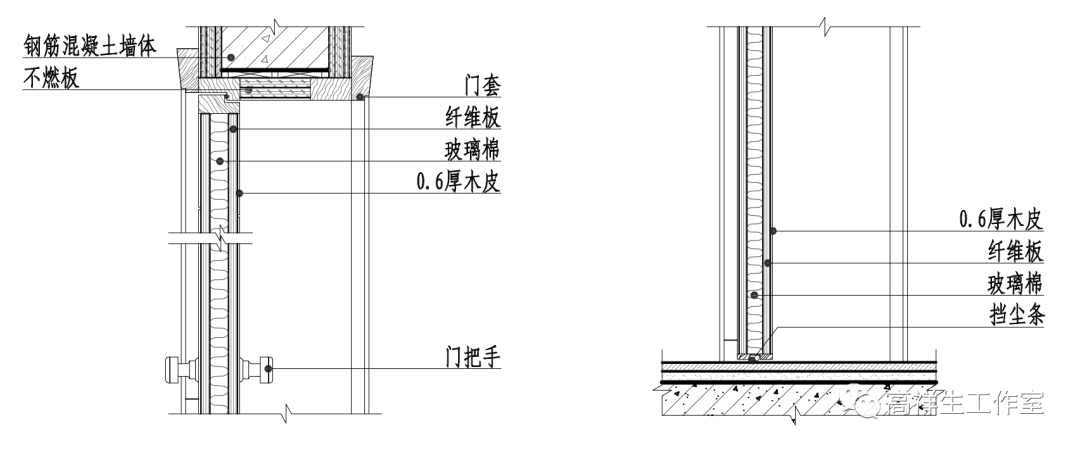

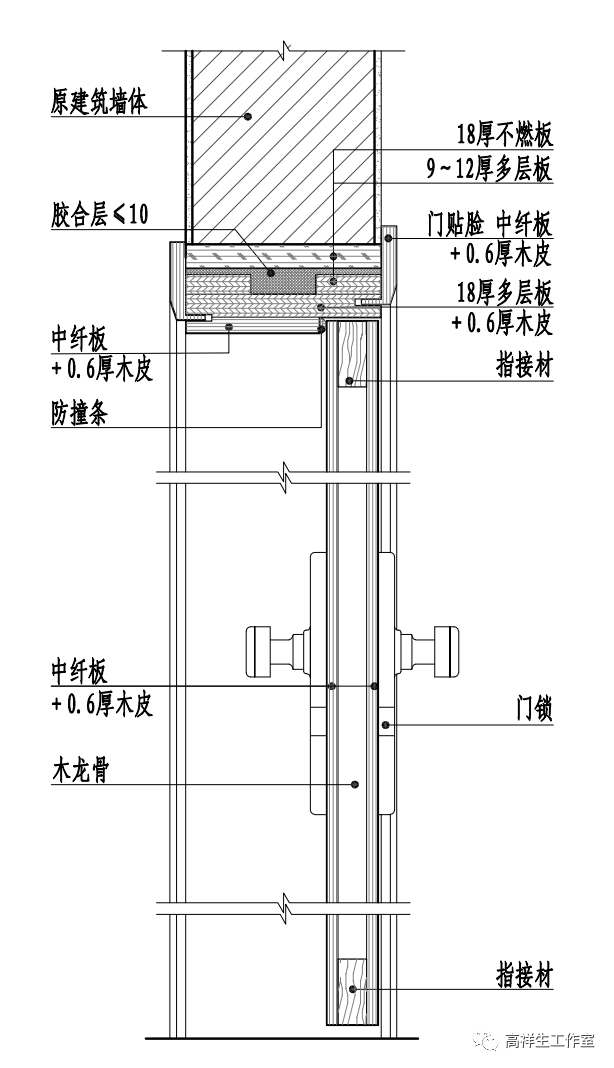

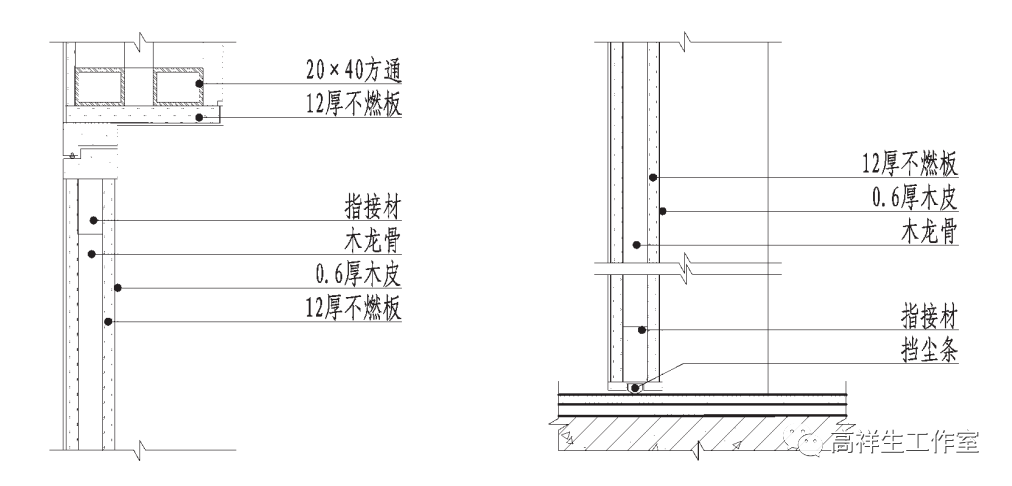

图 15-1-9 单扇平开门（一）竖向构造节点图（实墙体）
图 15-1-10 单扇平开门（二）竖向构造节点图（轻钢龙骨隔墙）

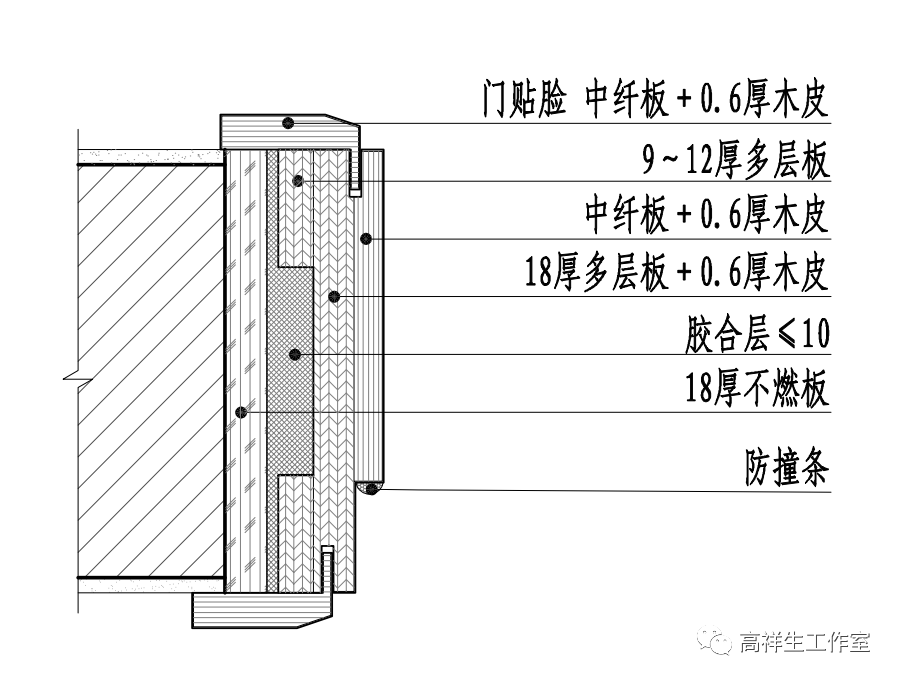

图 15-1-11 单扇平开门（一）门套构造节点图（实墙体）

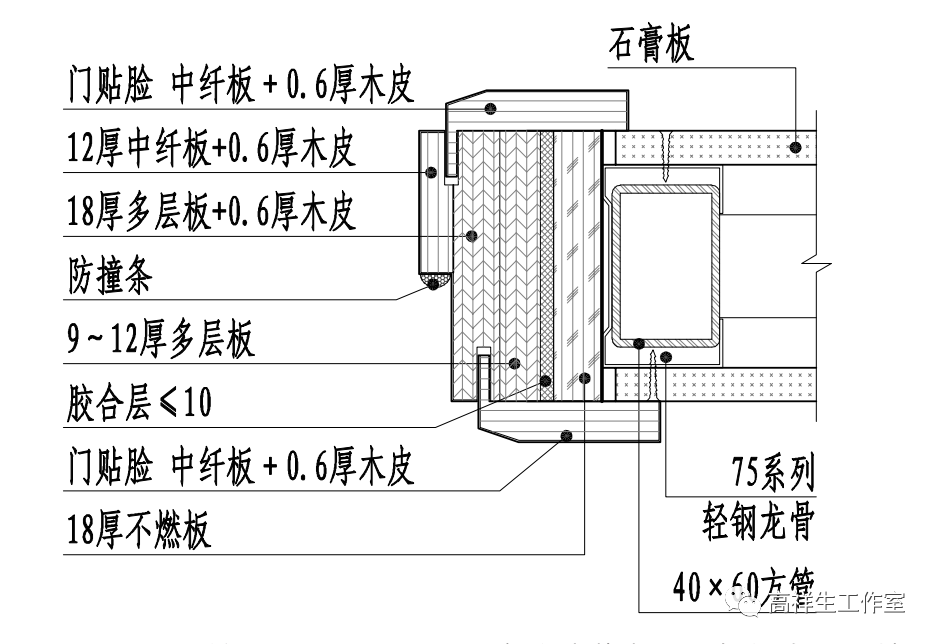

图 15-1-12 单扇平开门（二）门套构造节点图（轻钢龙骨隔墙）

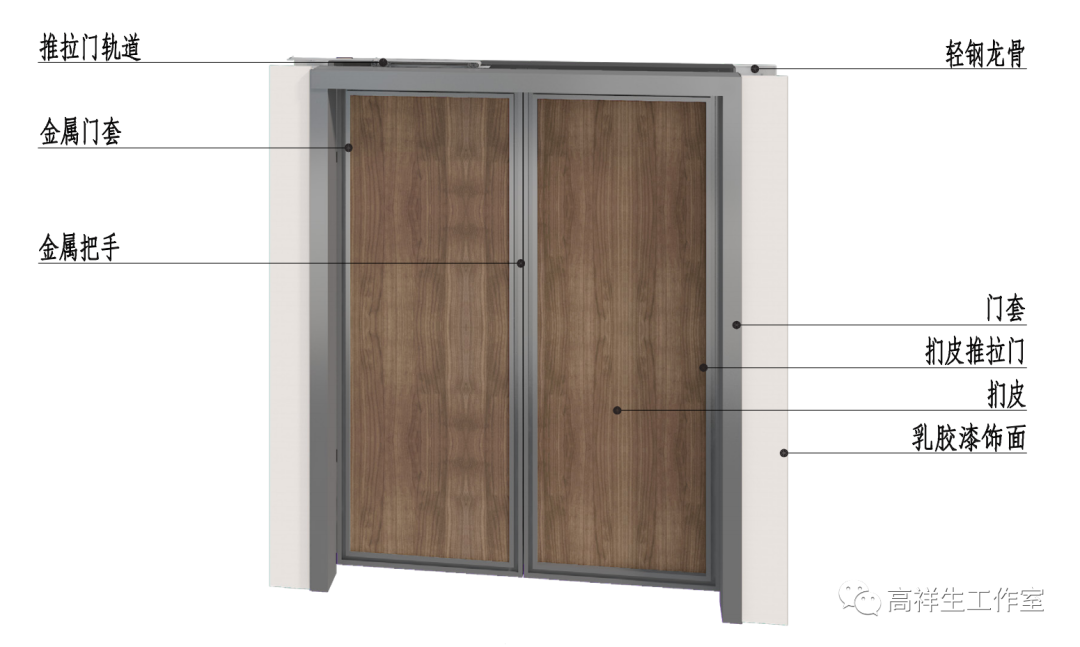

图 15-1-13 双扇移门三维图

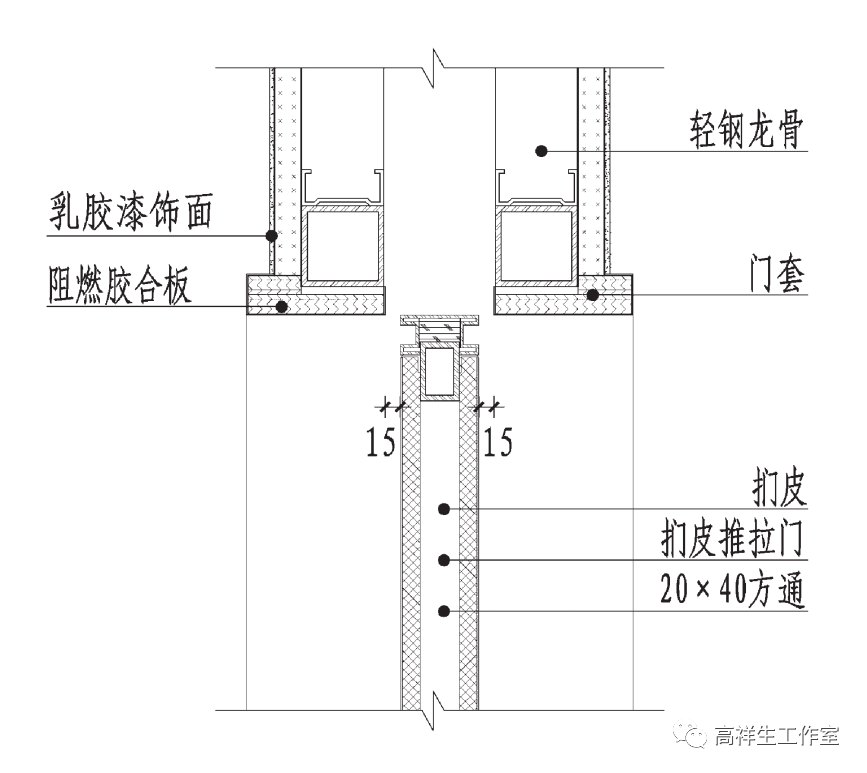

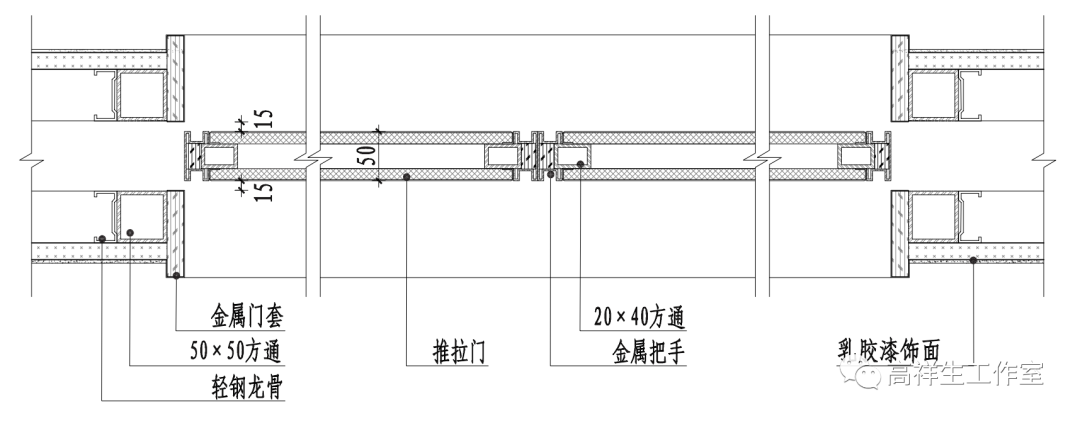

图 15-1-14 双扇移门构造节点图

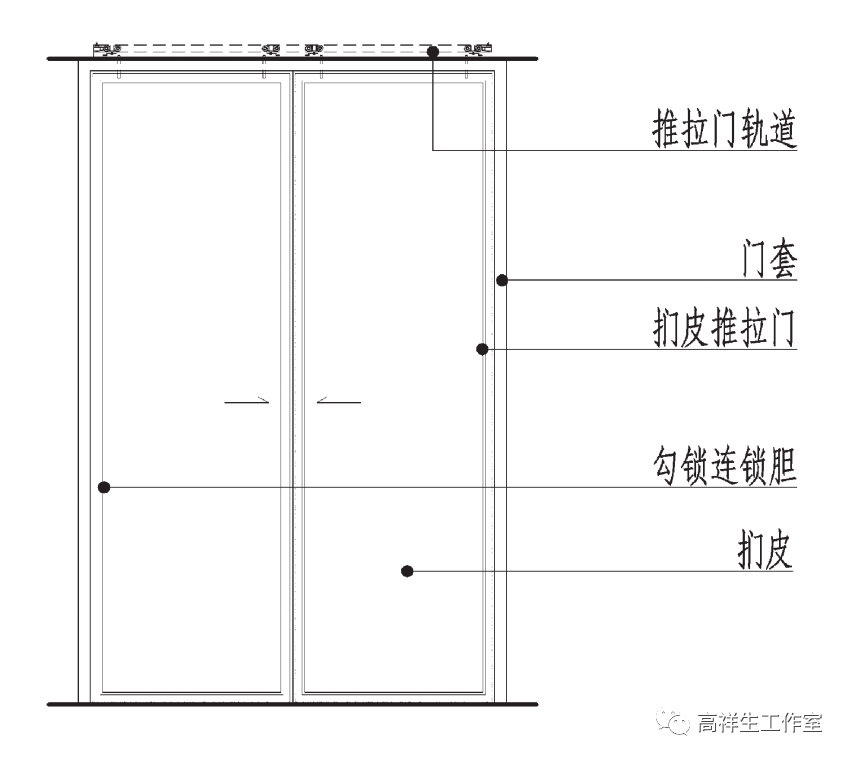

图 15-1-15 移门立面图
图 15-1-16 移门吊轨构造节点图
图 15-1-17 单扇隐形门三维图
图 15-1-18 单扇隐形门横向构造节点图
图 15-1-19 单扇隐形门竖向构造节点图
图 15-1-20 单扇隔声门三维图

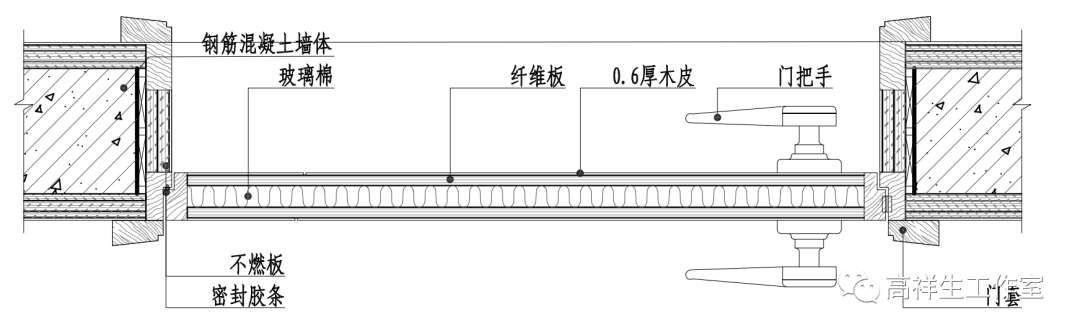

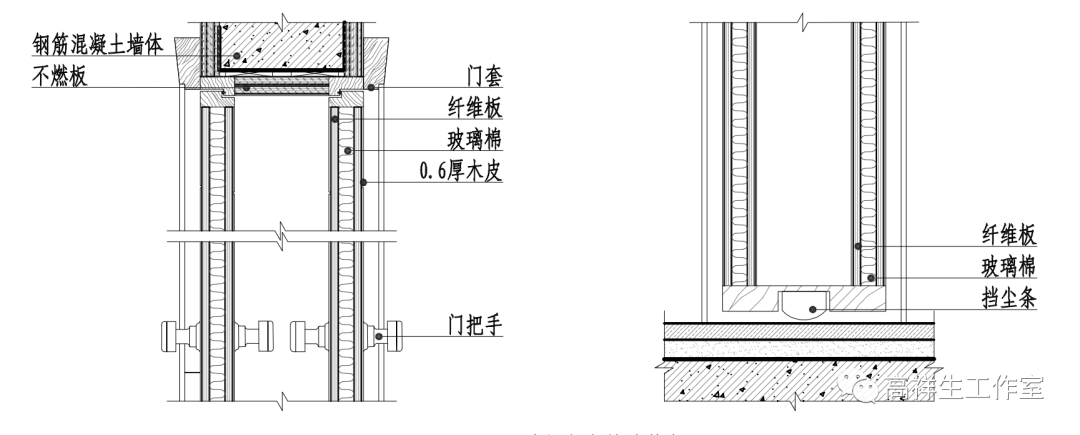

图 15-1-21 单扇隔声门横向构造节点图
图 15-1-22 单扇隔声门竖向构造节点图
图 15-1-23 双层隔声门三维图

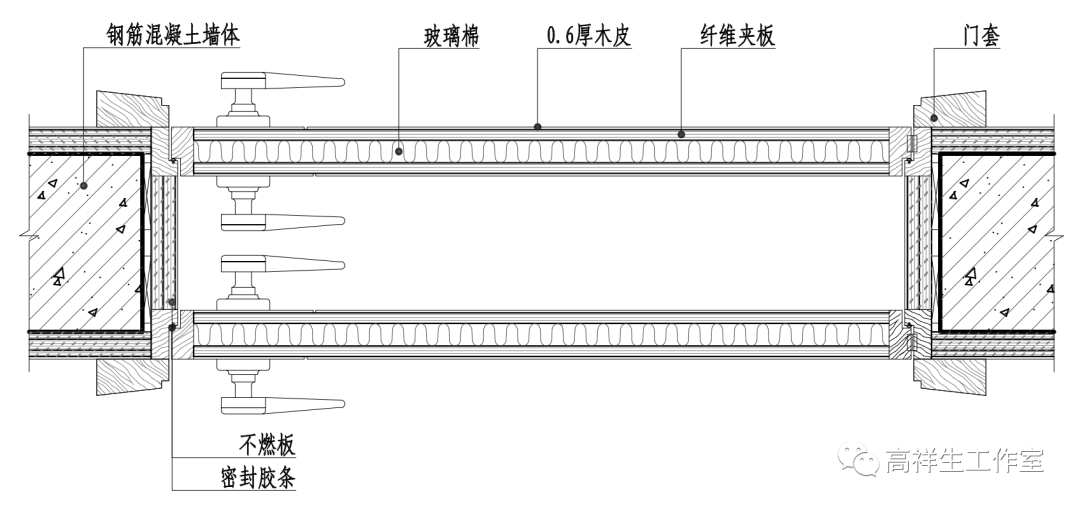

图 15-1-24 双层隔声门横向构造节点图
图 15-1-25 双层隔声门竖向构造节点图

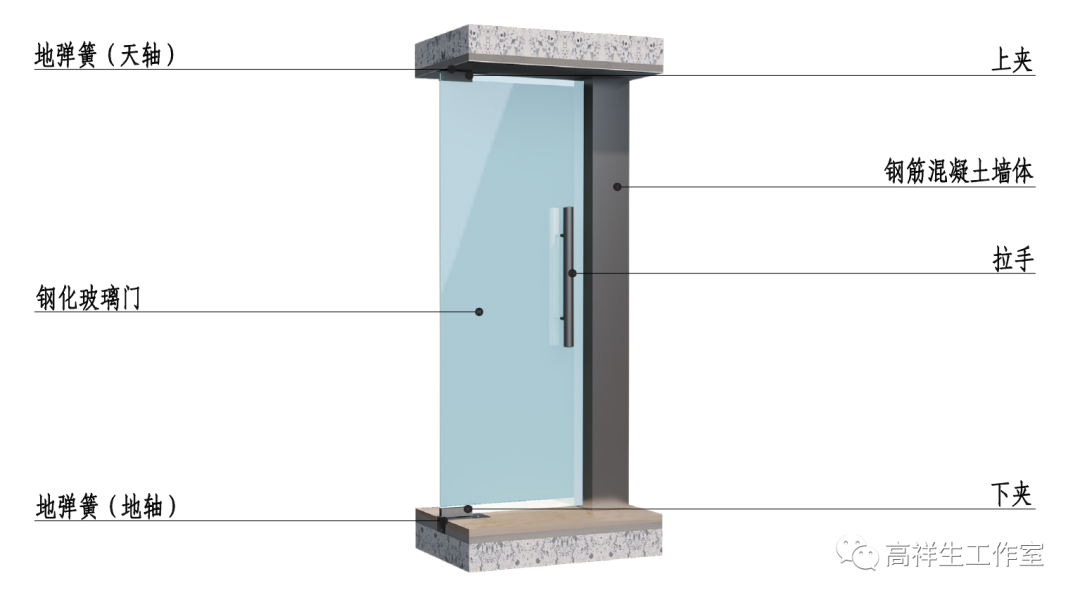

图 15-1-26 玻璃平开门三维图

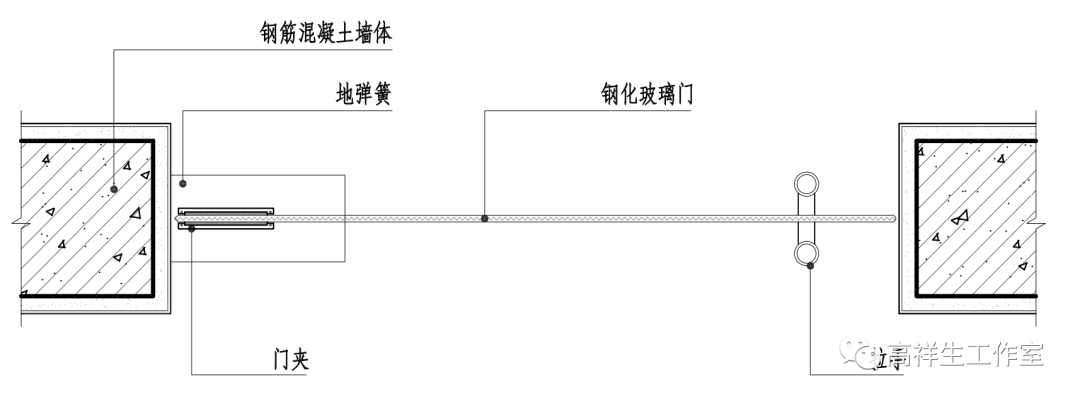

图 15-1-27 玻璃平开门横向构造节点图

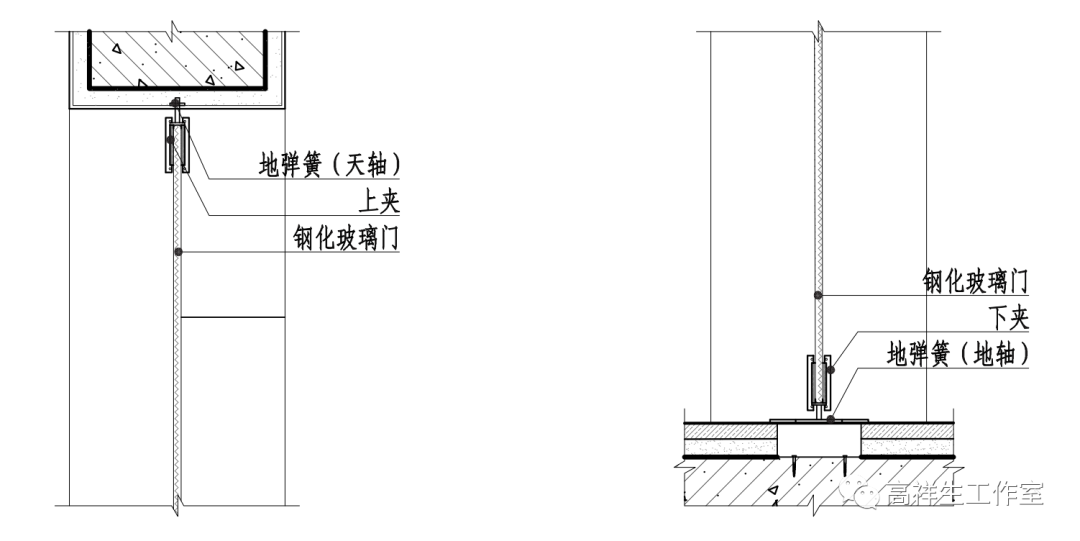

图 15-1-28 玻璃平开门竖向构造节点图
第二节 窗套构造

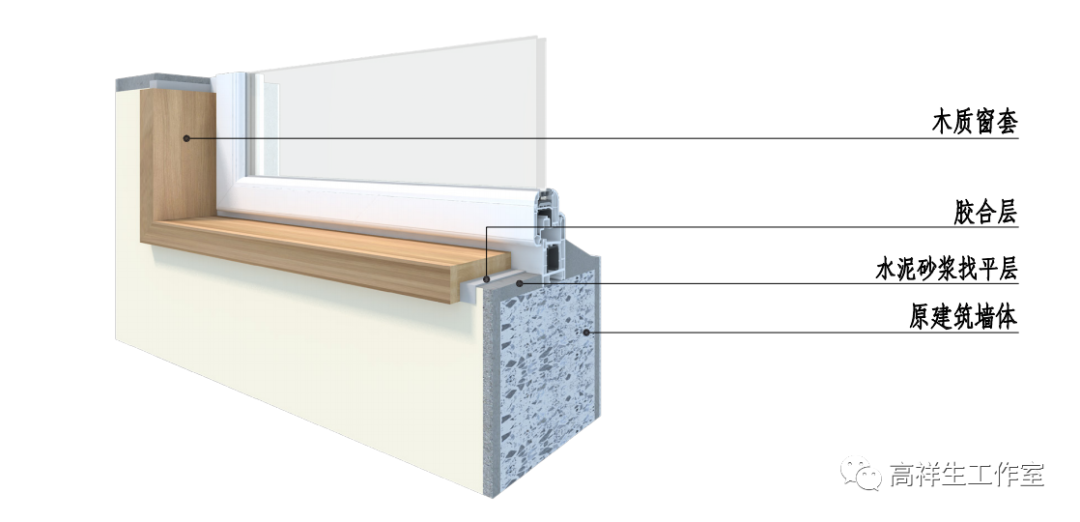

图 15-2-1 木质窗台（一）三维图

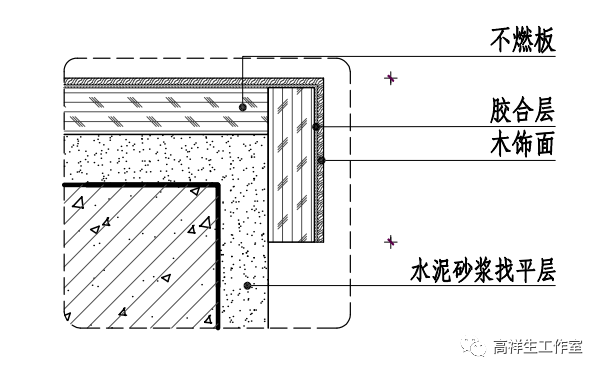

图 15-2-2 木质窗台（一）局部大样图

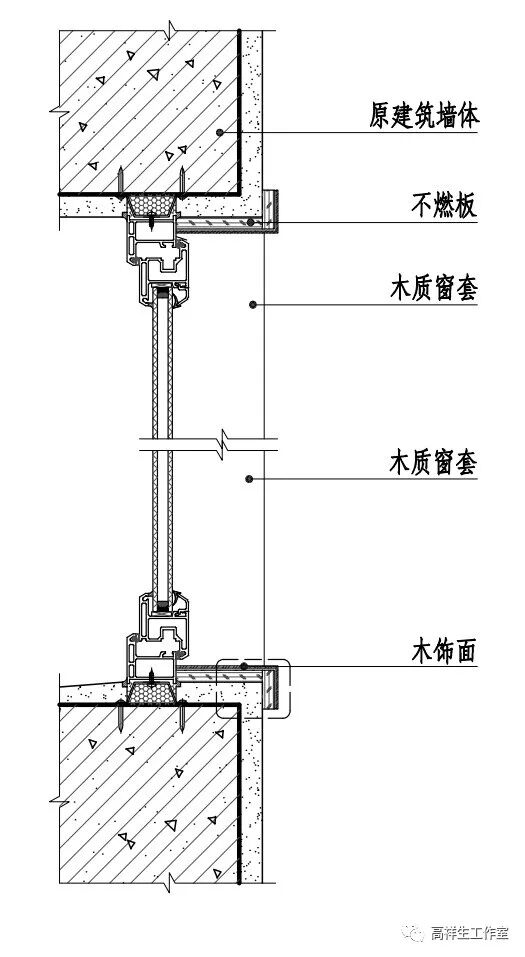

图 15-2-3 木质窗台（一）竖向构造节点图

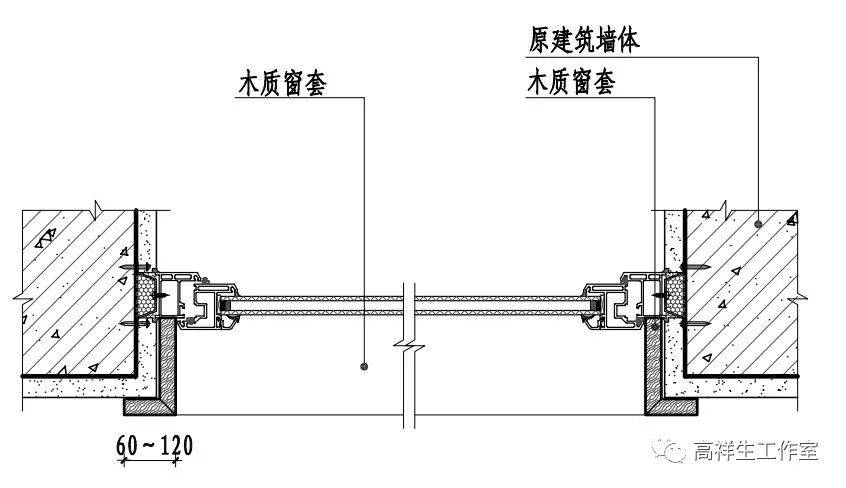

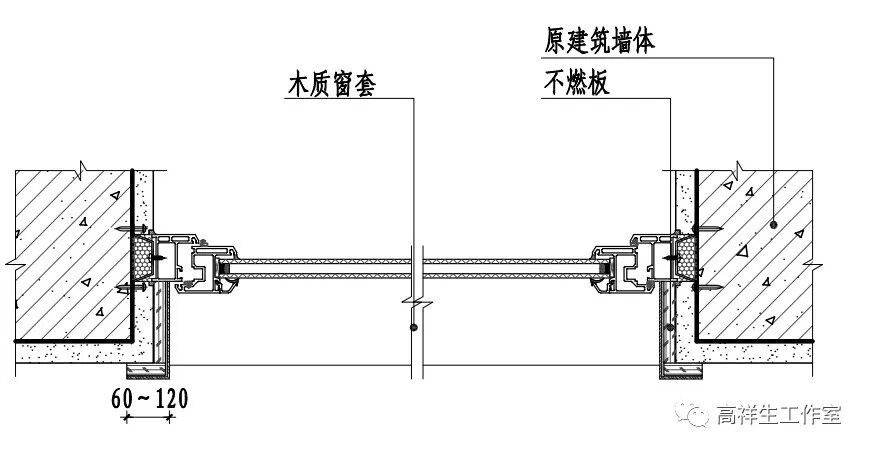

图 15-2-4 木质窗台（一）横向构造节点图

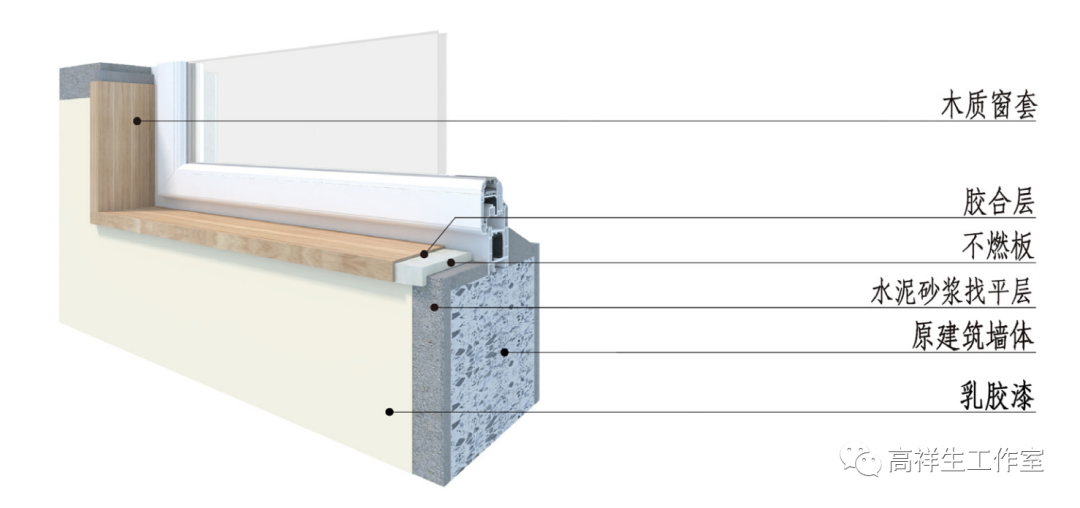

图 15-2-5 木质窗台（二）三维图
图 15-2-6 木质窗台（二）局部大样图

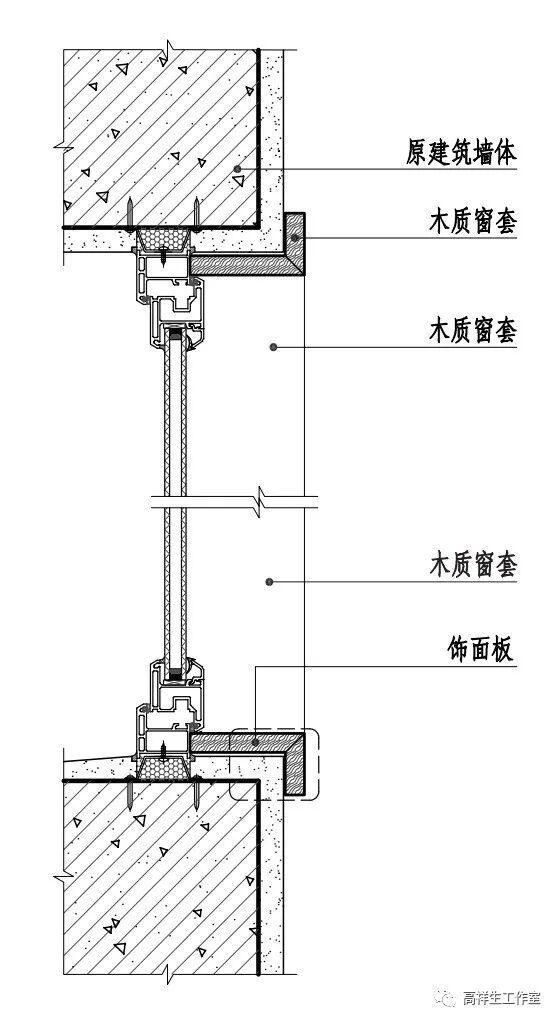

图 15-2-7 木质窗台（二）竖向构造节点图
图 15-2-8 木质窗台（二）横向构造节点图

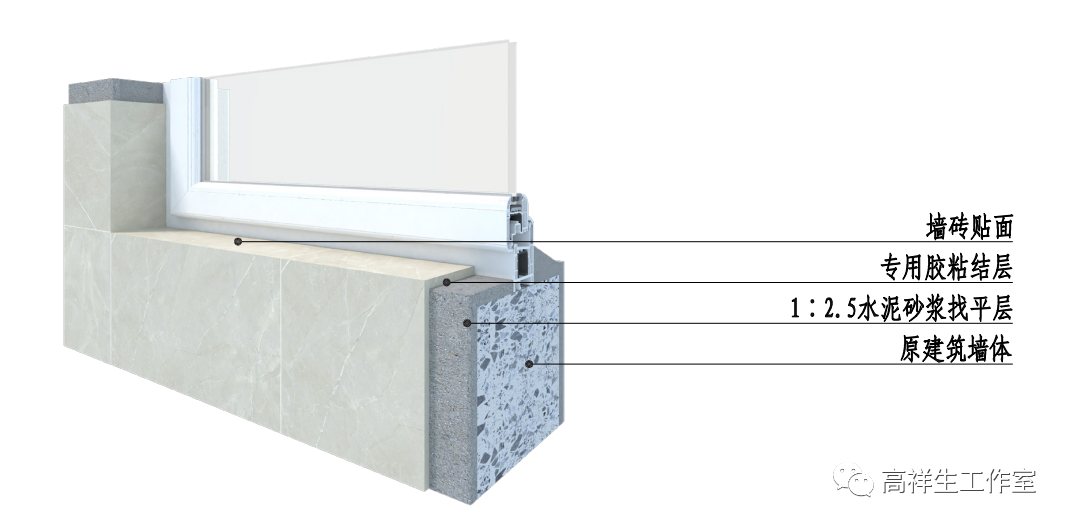

图 15-2-9 墙砖窗台三维图

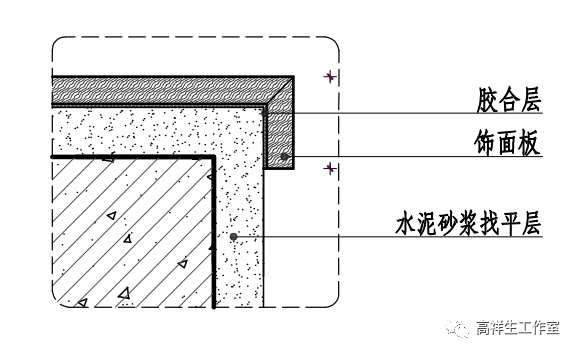

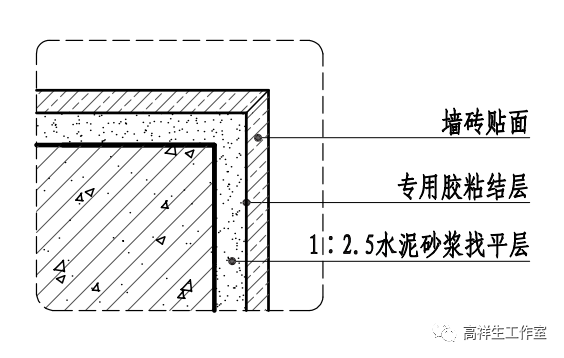

图 15-2-10 墙砖窗台局部大样图

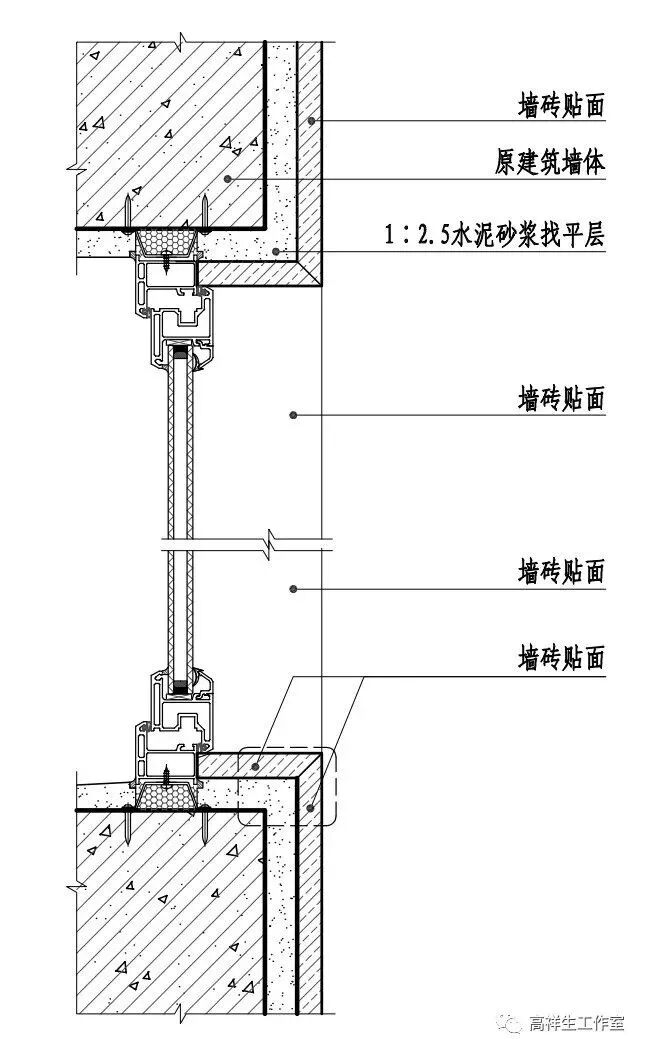

图 15-2-11 墙砖窗台竖向构造节点图

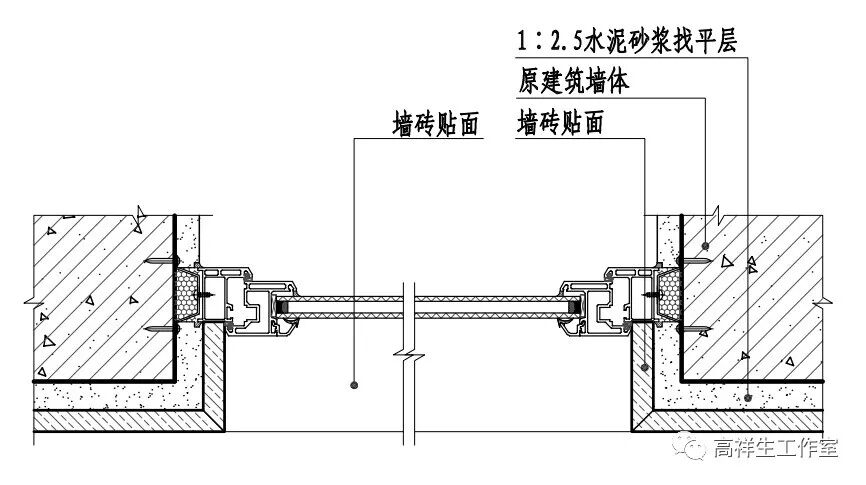

图 15-2-12 墙砖窗台横向构造节点图

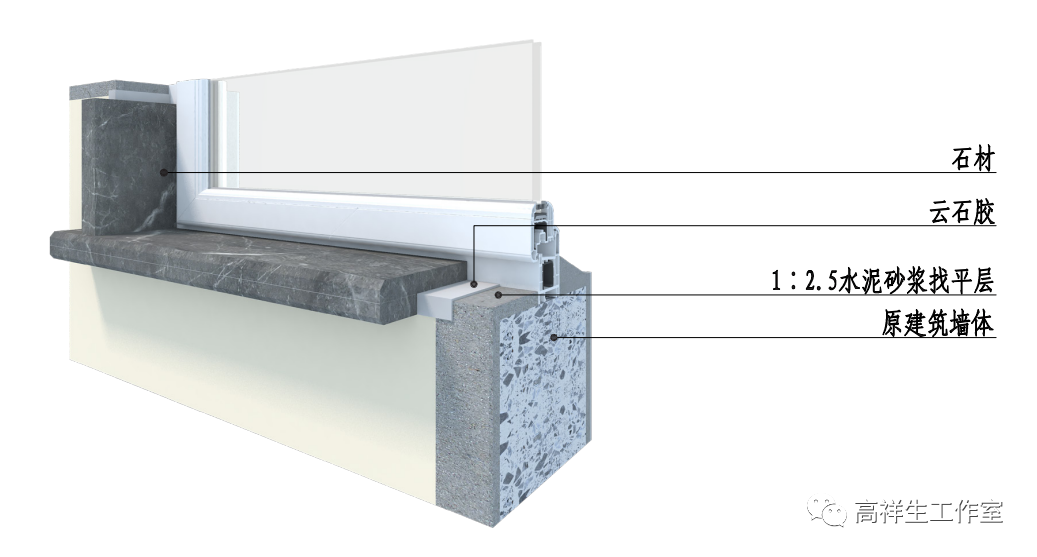

图 15-2-13 石材窗台（一）三维图

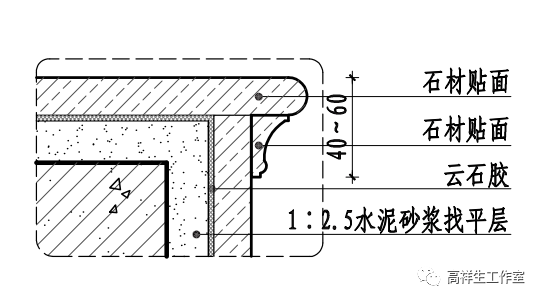

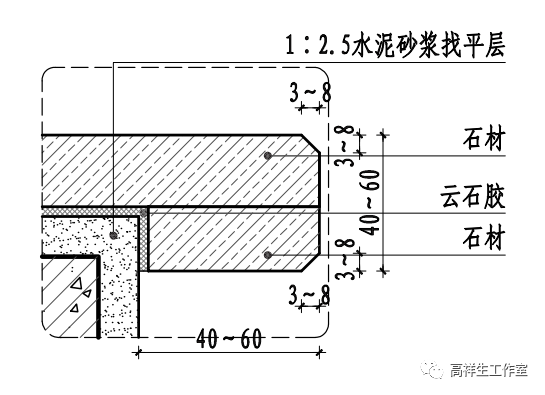

图 15-2-14 石材窗台（一）局部大样图

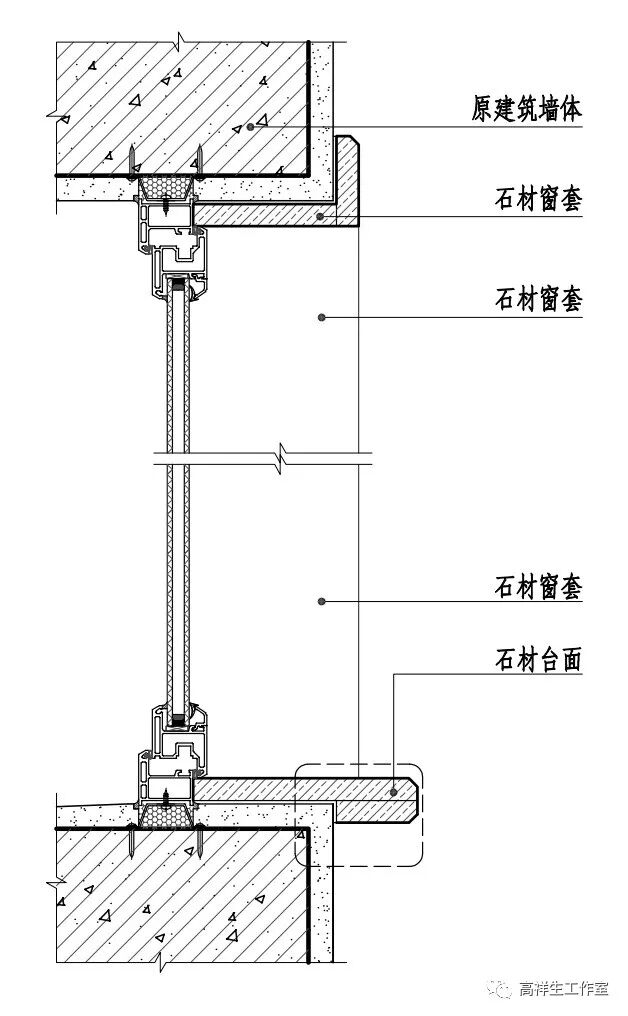

图 15-2-15 石材窗台（一）竖向构造节点图

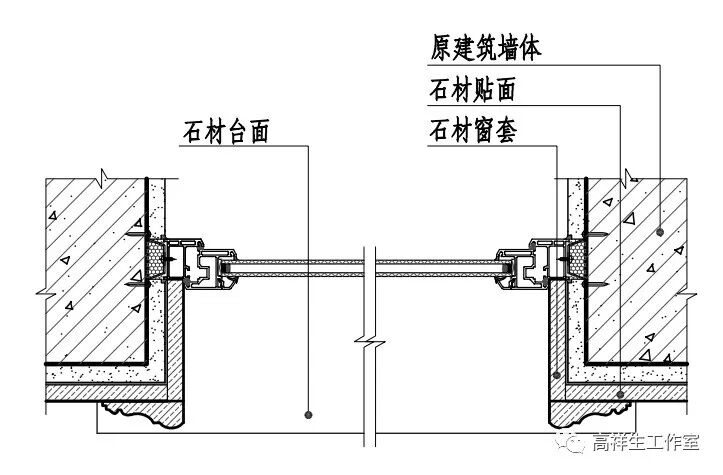

图 15-2-16 石材窗台（一）横向构造节点图
图 15-2-17 石材窗台（二）三维图
图 15-2-18 石材窗台（二）局部大样图

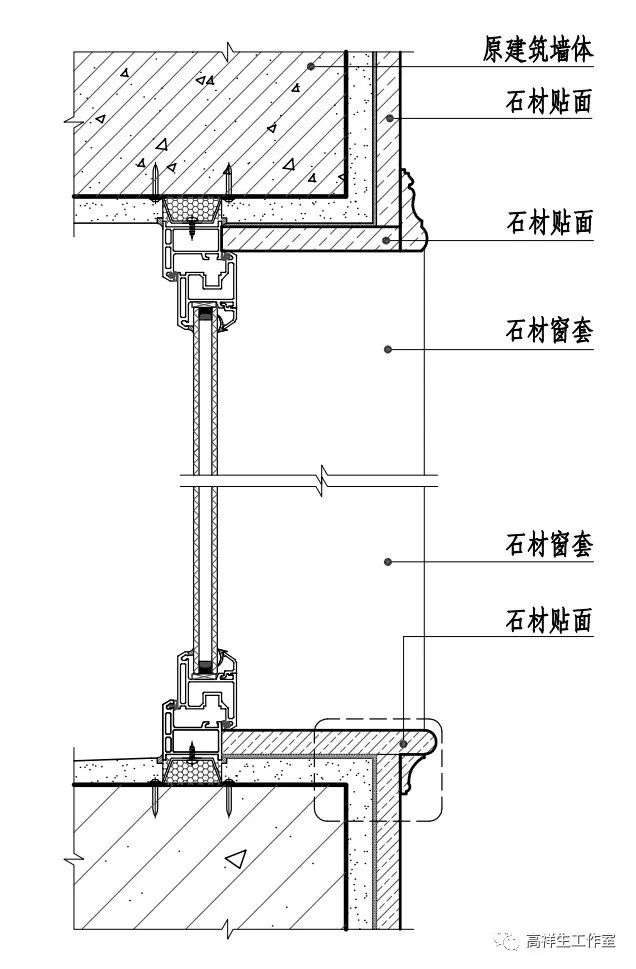

图 15-2-19 石材窗台（二）竖向构造节点图
图 15-2-20 石材窗台（二）横向构造节点图
第三节 固定家具的装饰装修构造

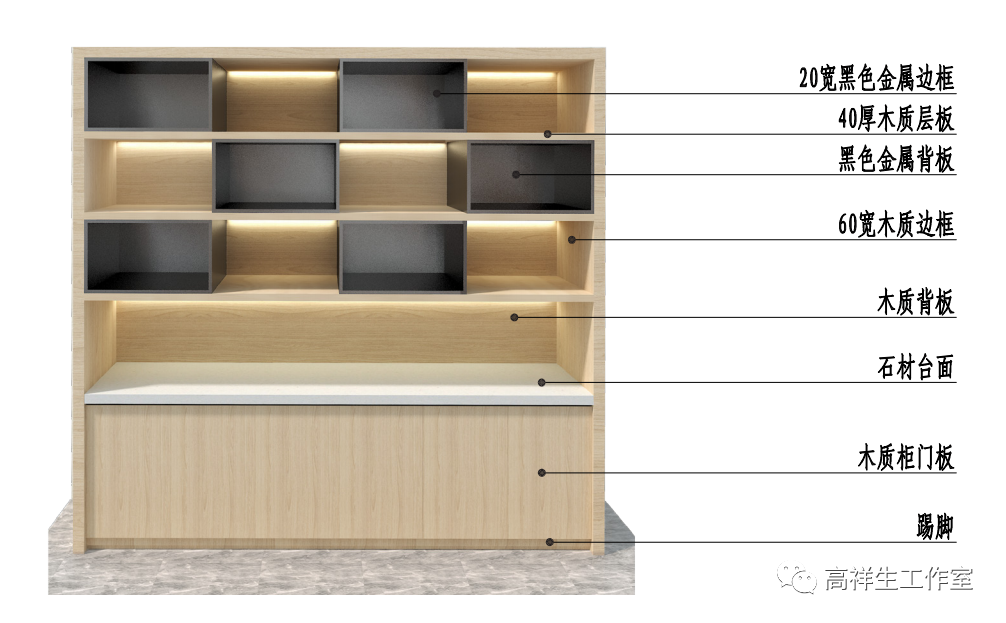

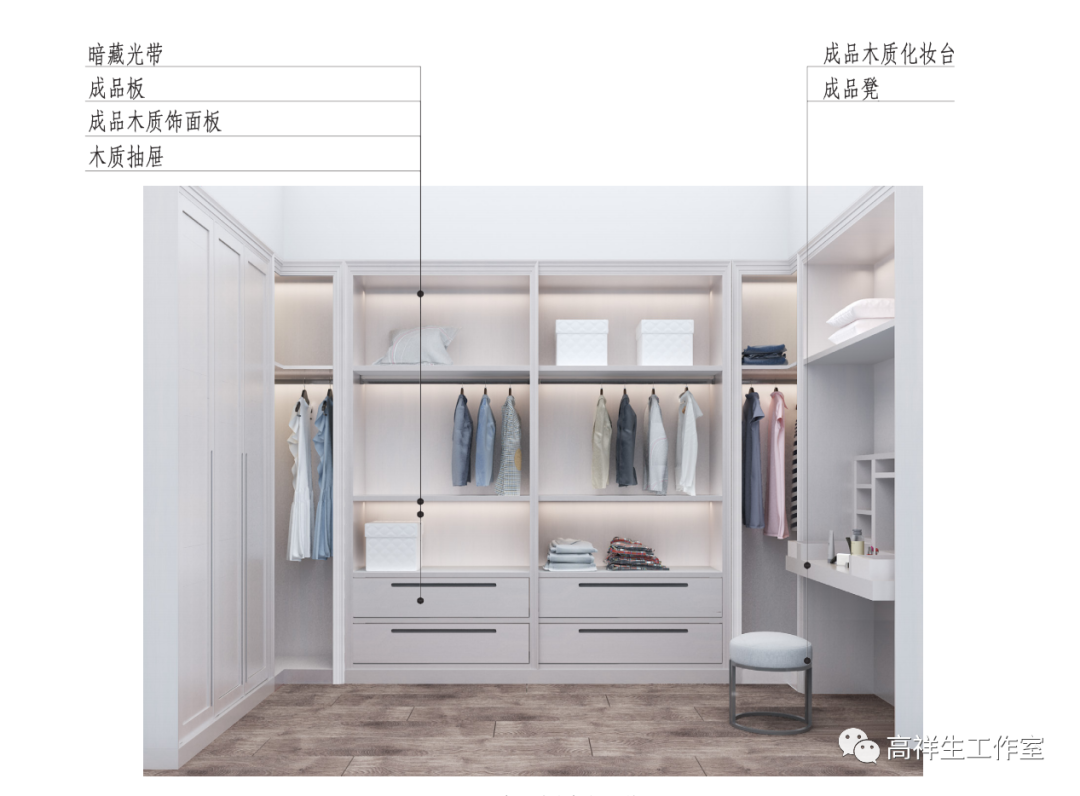

图 15-3-1 装饰柜三维图

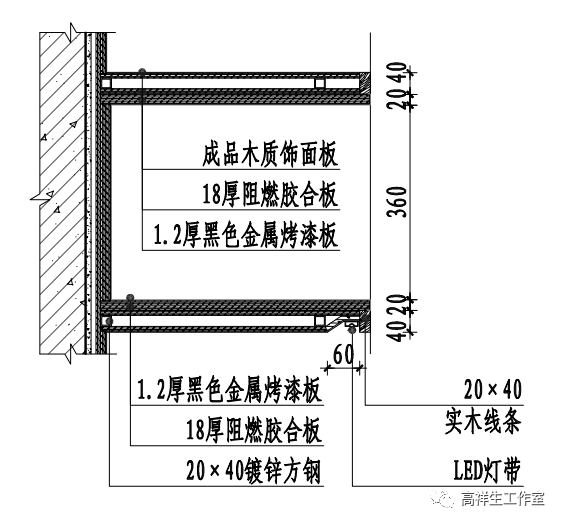

图 15-3-2 装饰柜层板构造节点图

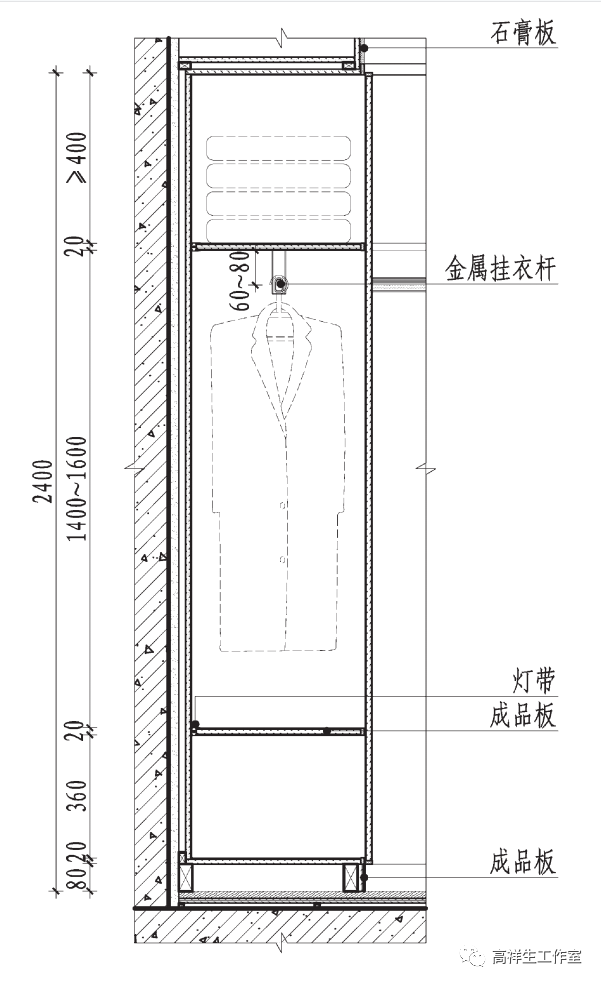

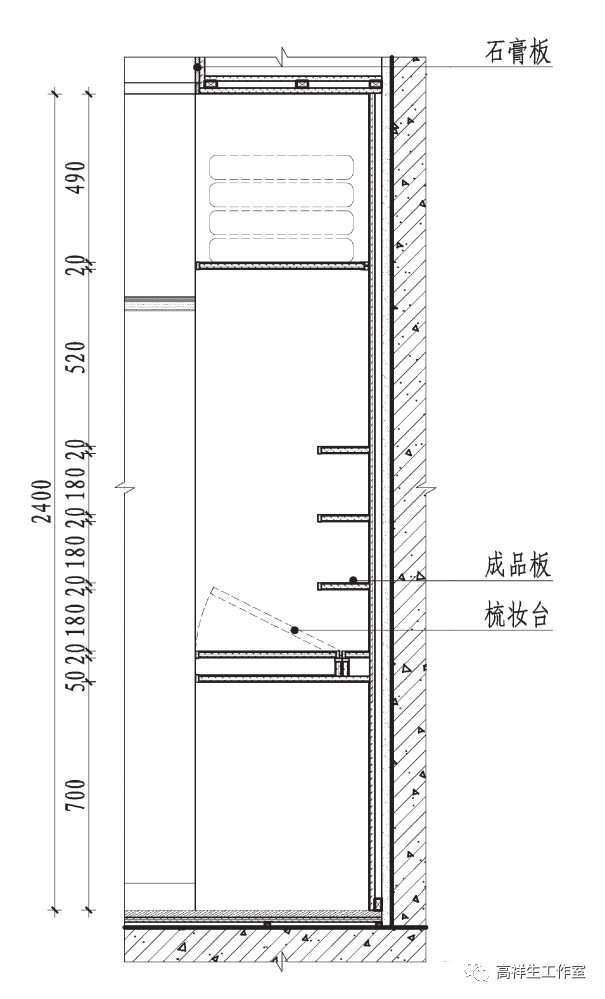

图 15-3-3 装饰柜竖向构造节点图

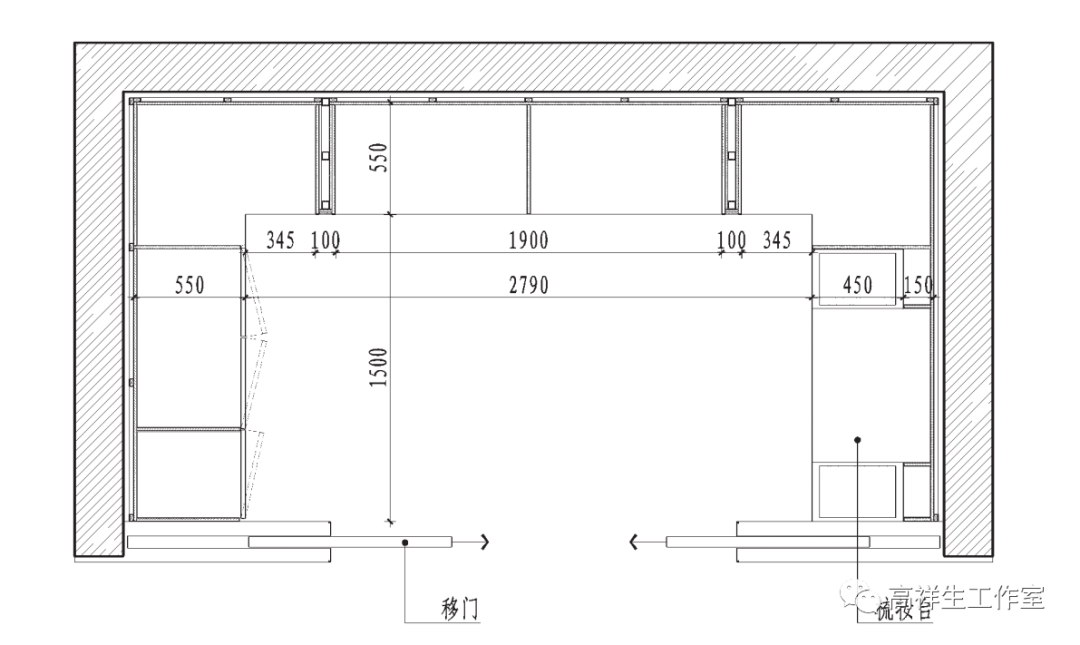

图 15-3-4 装饰柜构造节点图

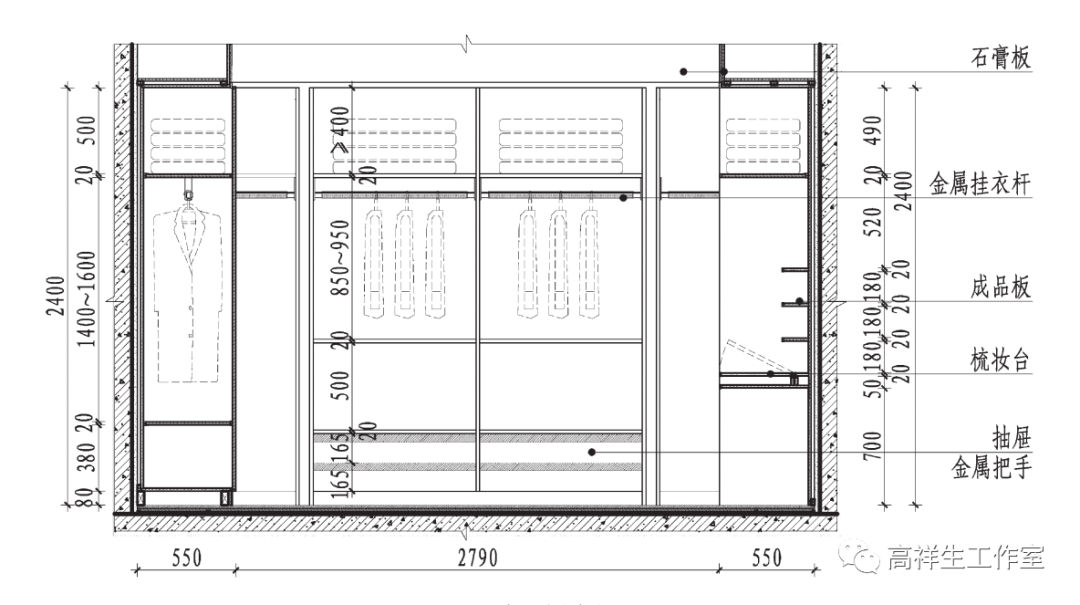

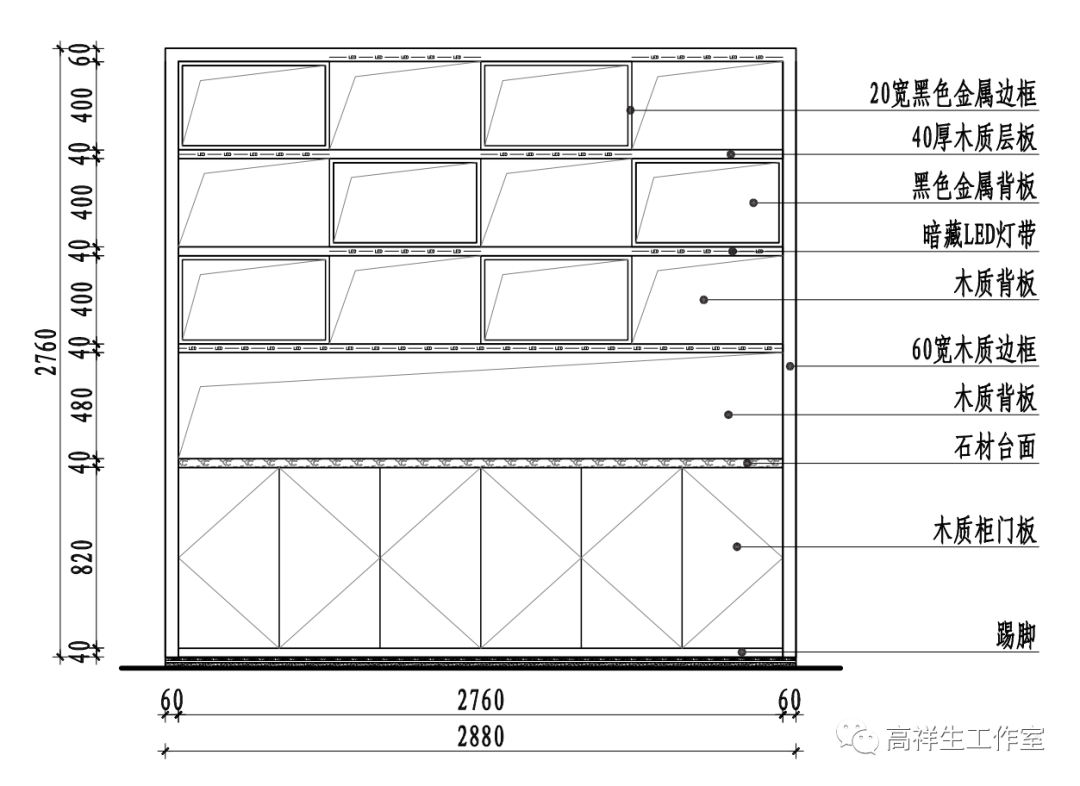

图 15-3-5 装饰柜正立面图

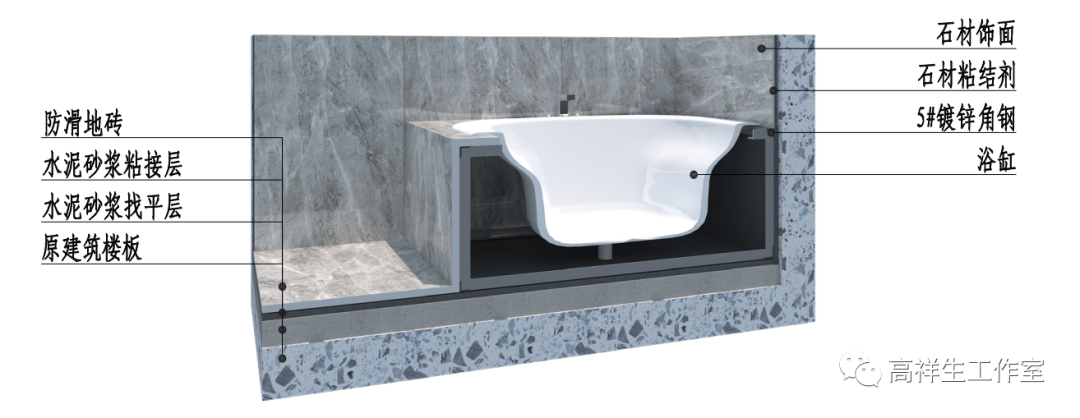

图 15-3-6 浴缸三维图

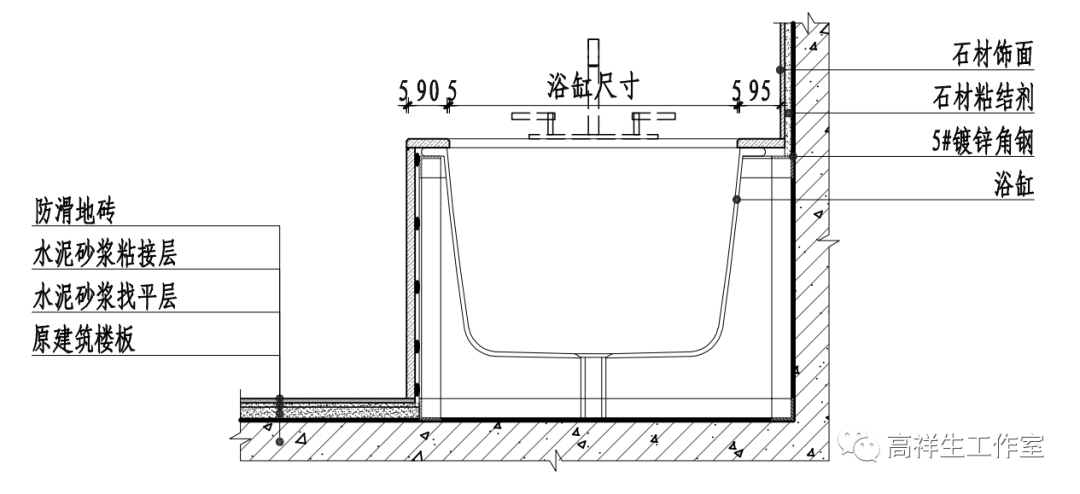

图 15-3-7 浴缸构造节点图
第四节 厨房、卫生间的装饰装修构造
图 15-4-1 厨房三维图

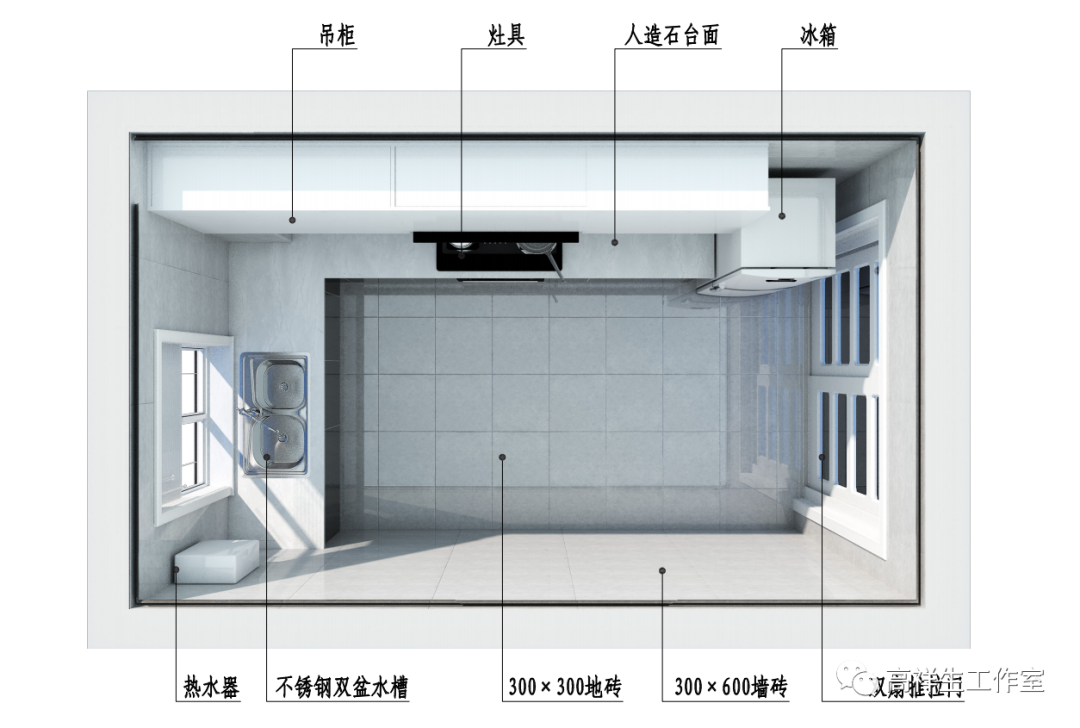

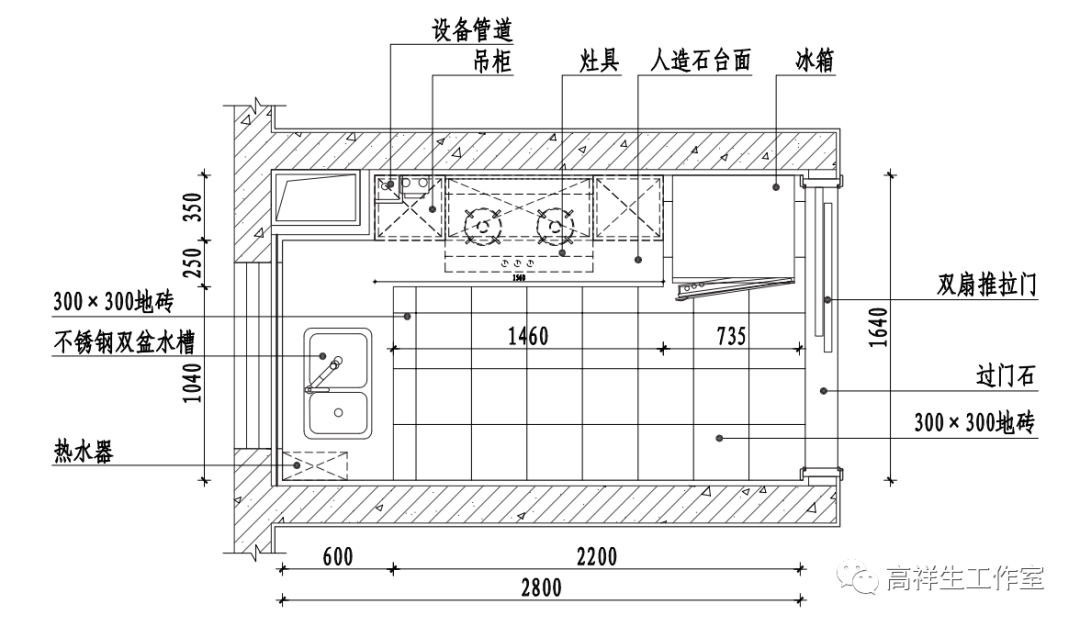

图 15-4-2 厨房平面图

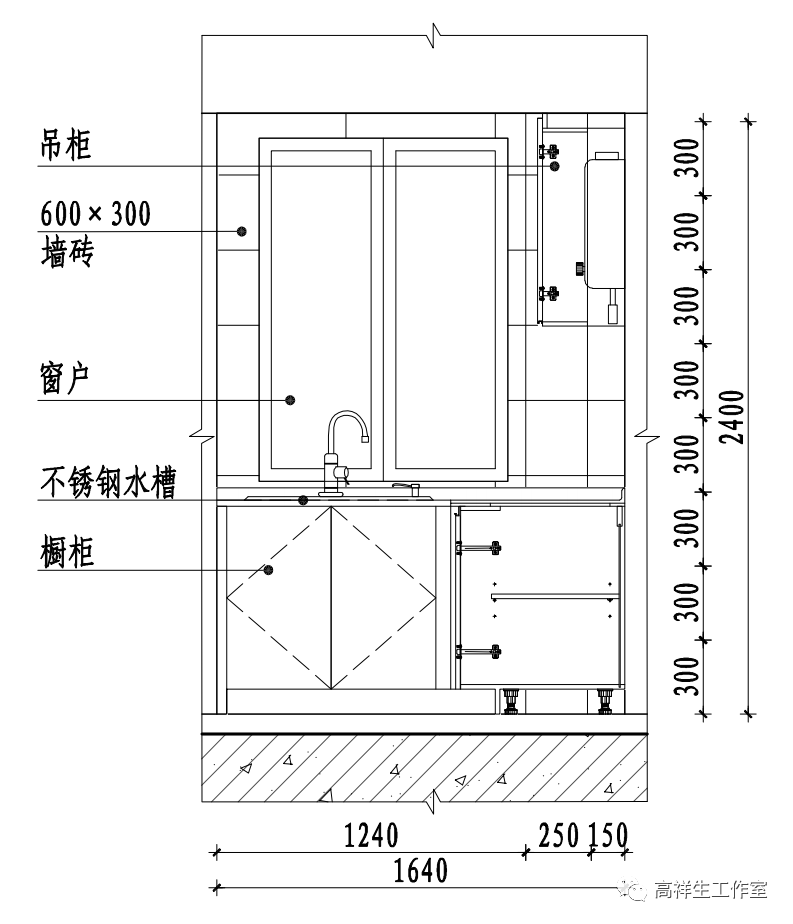

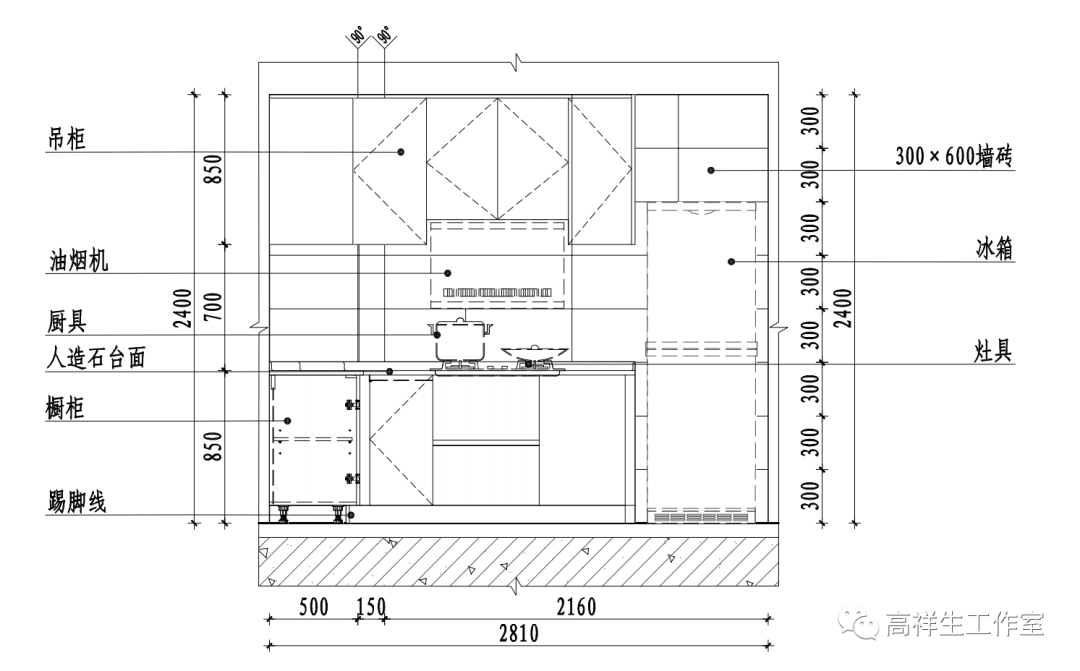

图 15-4-3 厨房立面图（一）

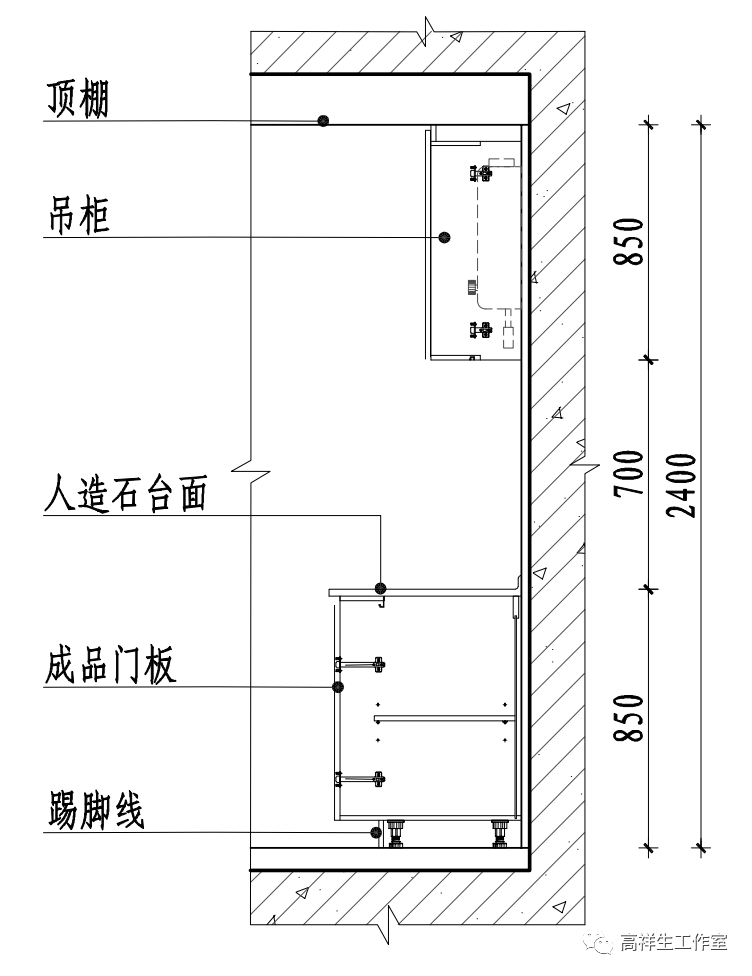

图 15-4-4 厨房竖向构造节点图
图 15-4-5 厨房立面图（二）

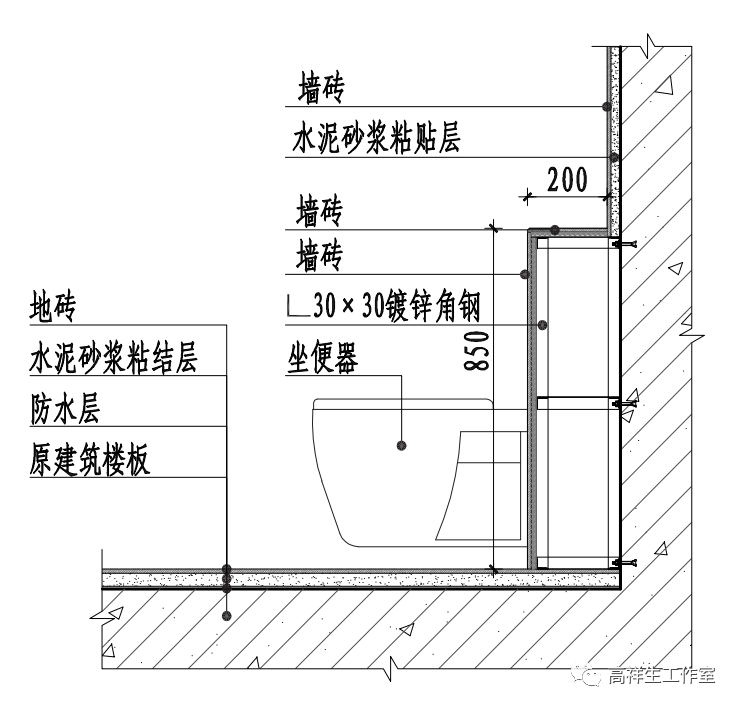

图 15-4-6 壁挂坐便器构造节点图

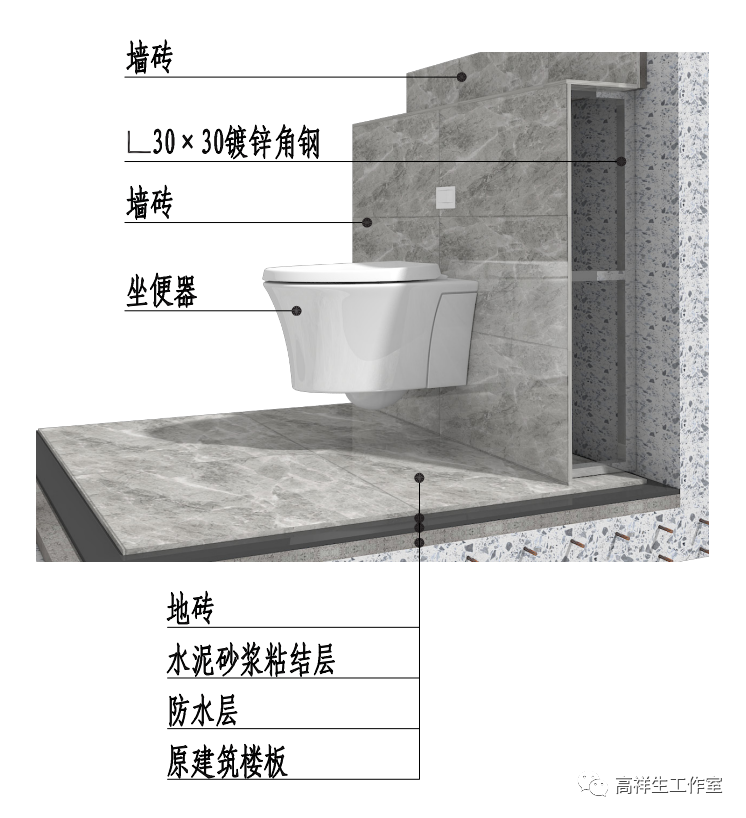

图 15-4-7 壁挂坐便器三维图

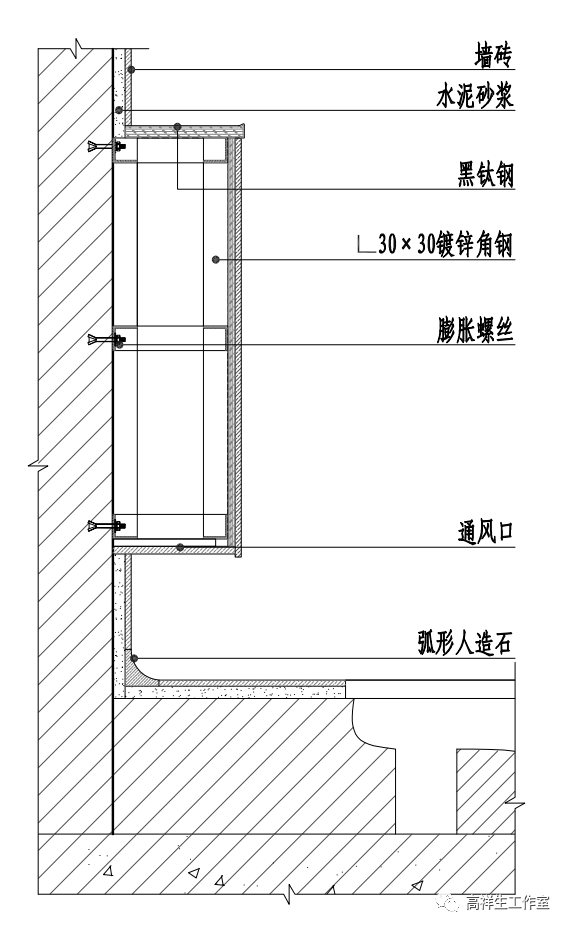

图 15-4-8 蹲坑后侧墙面竖向构造节点图

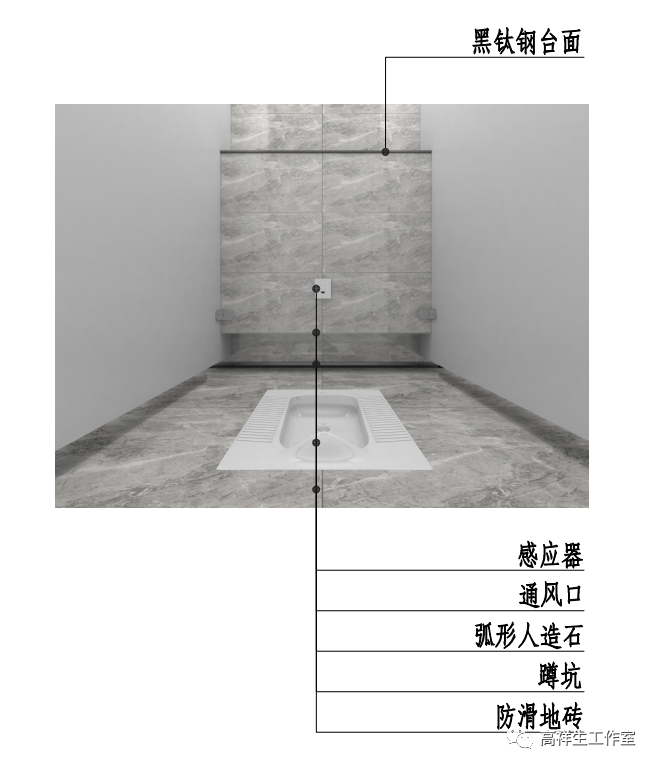

图 15-4-9 蹲坑墙面三维图

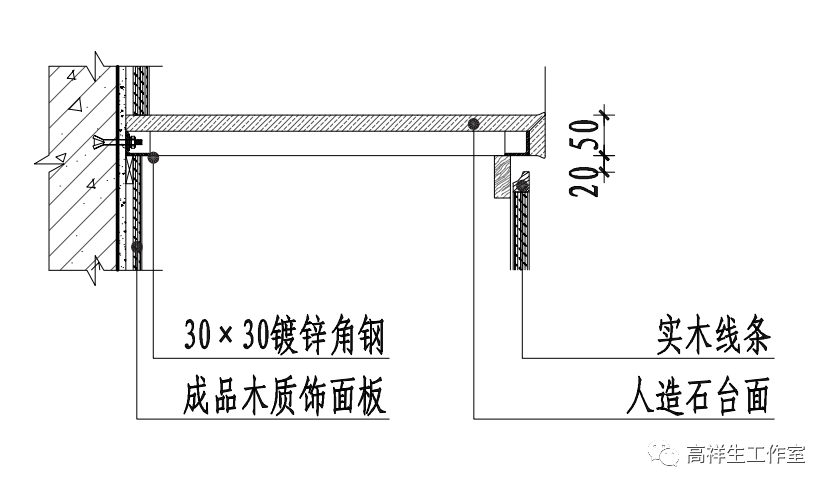

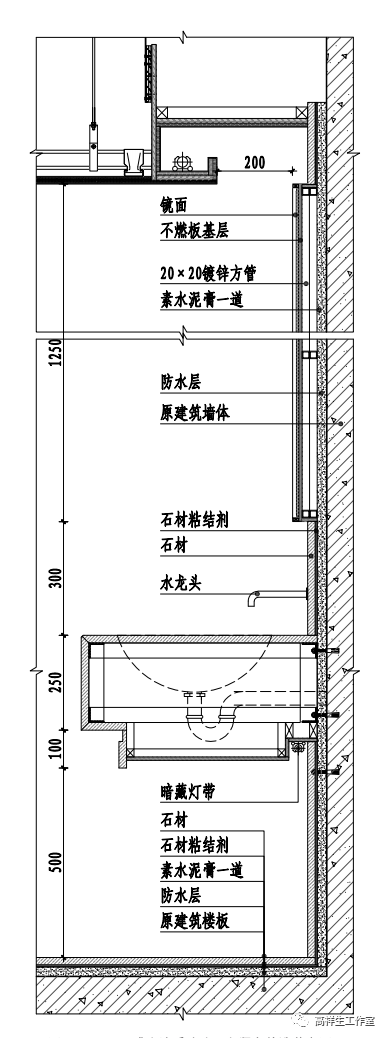

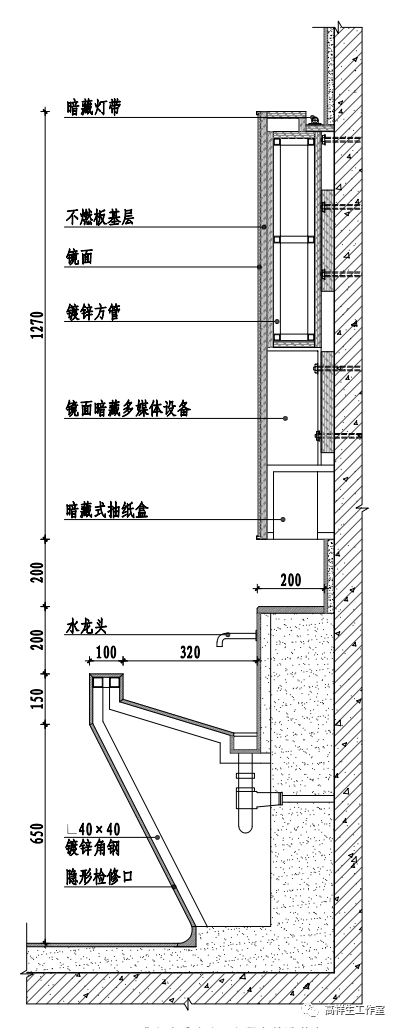

图 15-4-10 成人洗手池（一）竖向构造节点图
图 15-4-11 成人洗手池（二）竖向构造节点图

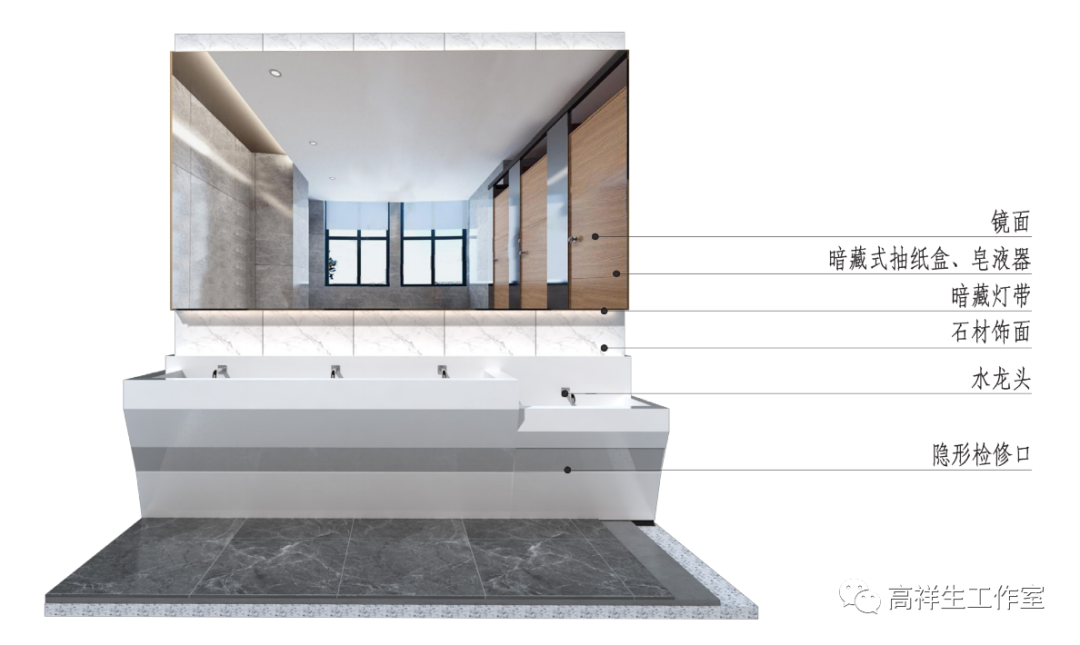

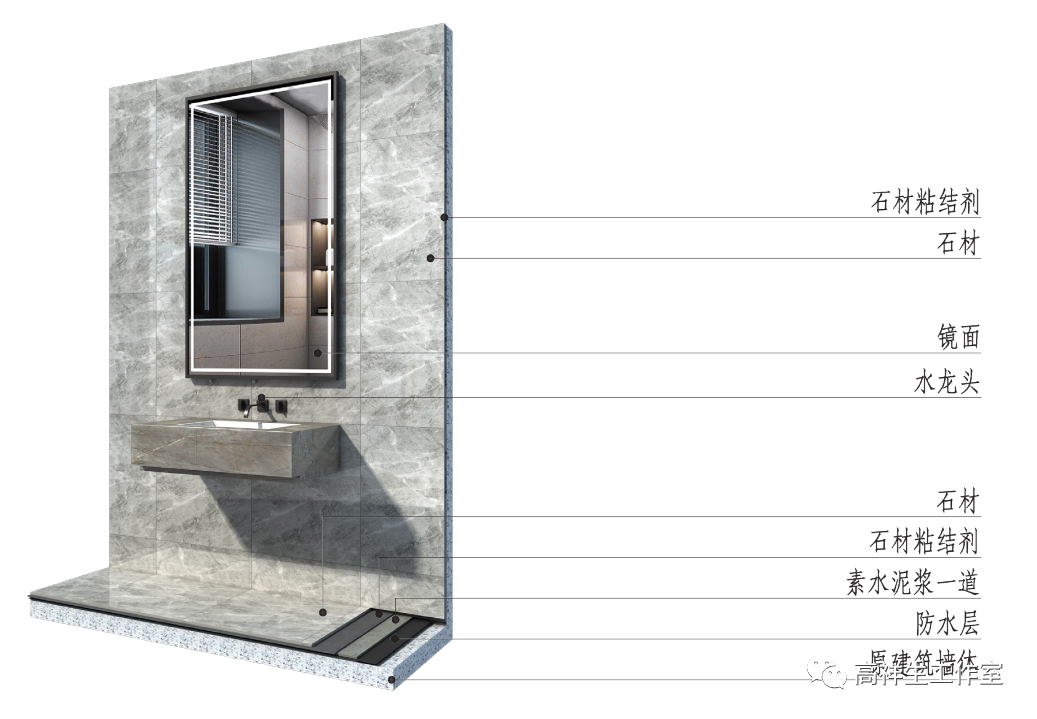

图 15-4-12 成人洗手池（一）三维图
图 15-4-13 成人洗手池（二）三维图

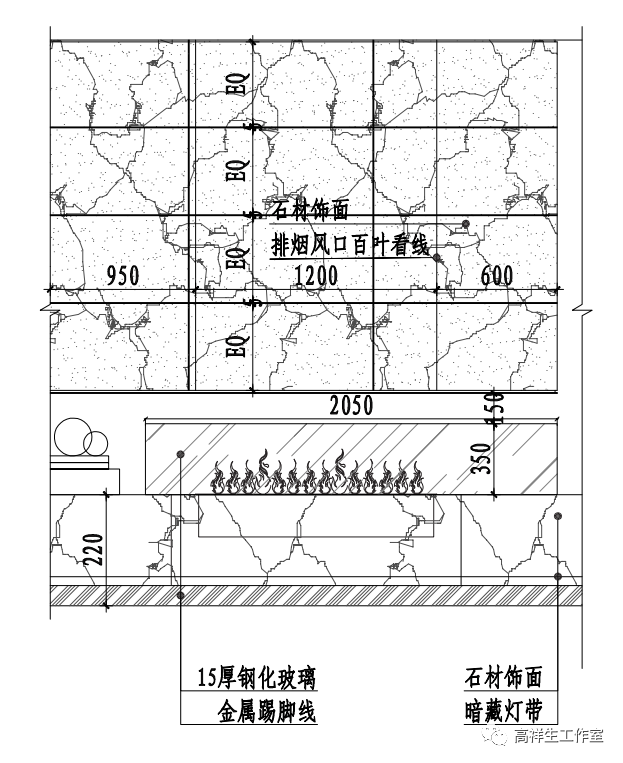

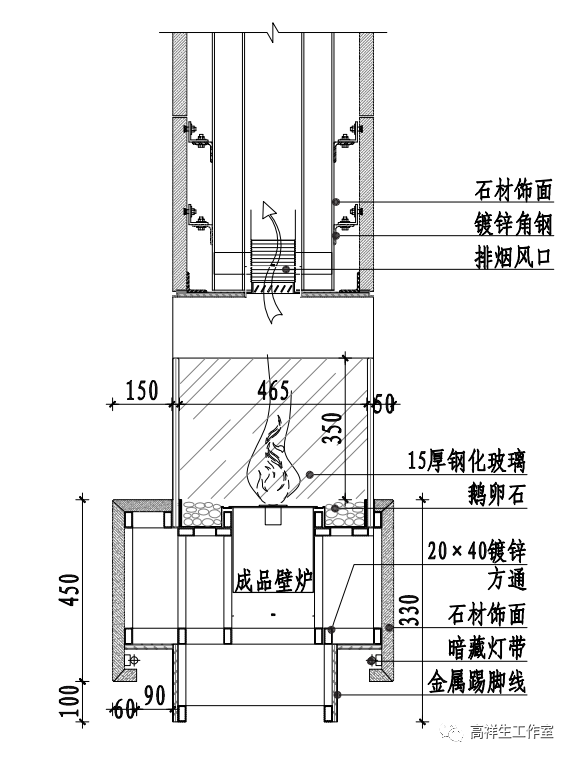

第五节 壁炉的装饰装修构造

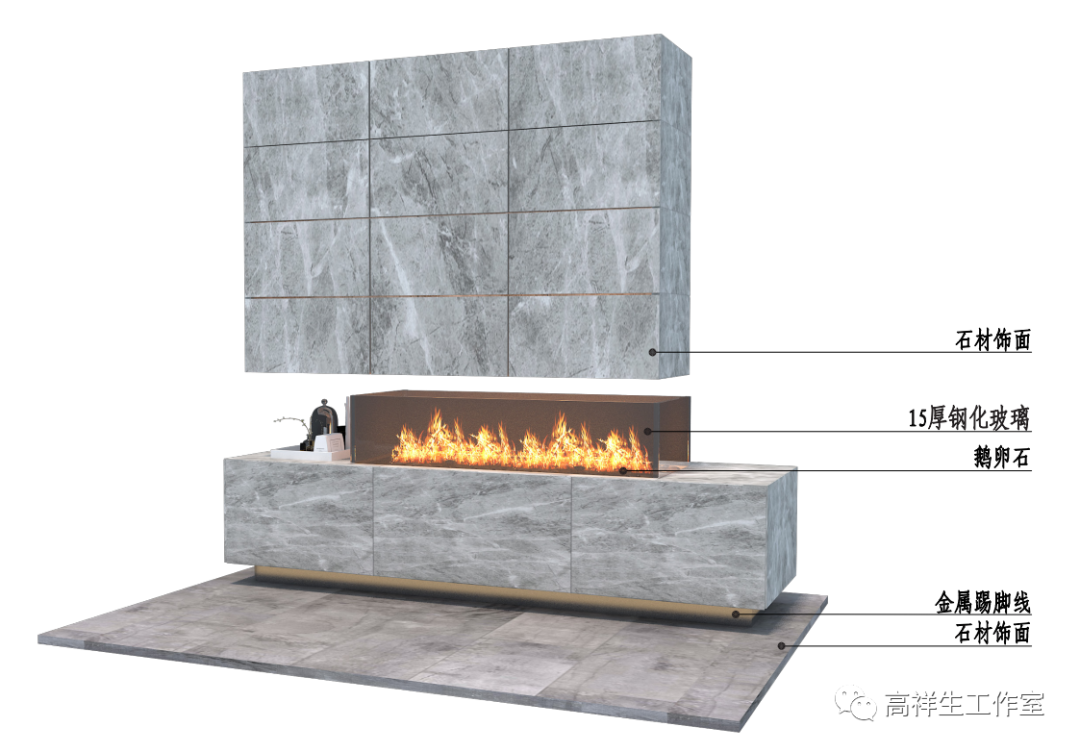

图 15-5-1 壁炉三维图
